MS6903二線制變送器電流信號配電隔離安全柵（支持HART通過/一入二出）
介紹：
MS6903二線制變送器電流信號配電隔離安全柵（支持HART通過/一入二出）
一、描述
1、該隔離安全柵適用于給現場危險區域的變送器提供隔離的直流電源 , 并接受來自該變送器的4~20mA電流信號輸入, 也可以用于接受4~20mA電流源信號輸入經過隔離、干擾抑制等處理后。向安全側的控制系統或其它儀表輸出4~20mA信號。
2、該產品是一入二出隔離安全柵 , 一路輸入 , 兩路通道隔離輸出。
3、該產品支持 HART信號通過。
4、采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
5、標準35mmDIN 導軌卡式安裝?？砂尾宓慕泳€插頭端子 , 彈簧壓緊連接。
二、特性
1、 向二線制智能變送器提供配電電源
2、 本安輸入
3、 4~20m隔離傳輸
4、 第 一路輸出 4~20mA,支持 HART信號傳輸
5、 第二路輸出直流電流或電壓信號
三、技術規格
● 產品型號：MS6903 輸入信號：4～20mA；HART 信號 輸入阻抗：24Ω 給變送器的配電：≥16VDC 最大輸入電流：約 24mA ● 輸出 第 一路輸出 輸出信號：4～20mA；HART 信號 負載： ≤550Ω(出廠默認) HART通信時，負載電阻RL：≥250Ω 第二路輸出 輸出信號：4～20mA；1～5V 電流輸出負載：≤550Ω 電壓輸出負載：≥100KΩ ●性能指標： | 穩定時間：≤3s 最大安全電壓(Um)：250VAC/DC (端子2-3) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF (端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF |
四、型號選擇
五、外形尺寸、安裝圖
● 安裝
1、35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2、盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1. 適合將現場信號輸入隔離轉換：信號一入二出。
2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

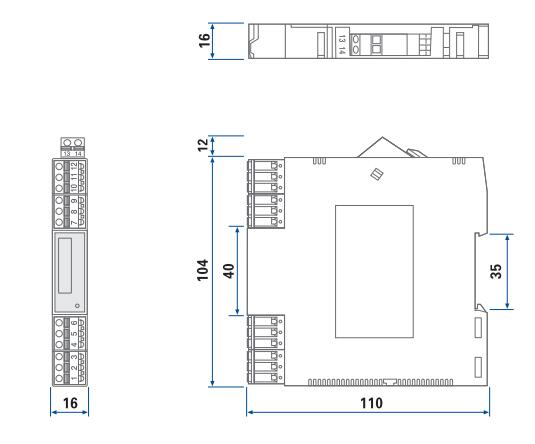

● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

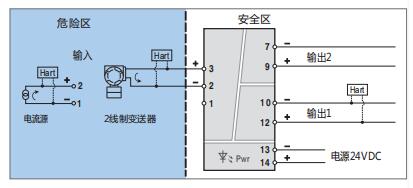

六、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
