MS6902二線制變送器電流信號配電隔離安全柵（支持HART通過/二入二出）

一、描述
　　①MS6902信號輸入（HART）隔離式安全柵，二線制變送器電流信號配電隔離安全柵對連接到危險現場的二線制智能變送器提供隔離的電源電壓，并將變送器產生的4～20mA 信號隔離轉換后傳送至安全區控制系統或其它智能儀表。
　　②該產品支持 HART 數字信號雙向通訊。
　?、?span style="font-family:宋體">該隔離安全柵采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
二、特性
　　● 給現場二線制變送器配電
　　● 二線制變送器信號 4~20mA隔離傳輸, 雙路輸入,雙路輸出
　　● 支持HART通訊協議通過
　　● 配合DCS/PLC等控制系統或其它單元組合儀表應用。
　　● 連接至控制系統：各款 DCS/PLC 的AI卡，接收有源 4～20mA 信號。
　　● 適用于連接的現場設備：二線制智能( HART) 送器。
　　● 設備允許所處危險區域：0區、1區、2區；IIA區、IIB區、IIC區。
　　● 安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接。
三、技術規格

四、型號選擇

五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ●  典型應用
       1. 適合將現場信號輸入隔離轉換：信號二入二出。
       2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
       3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

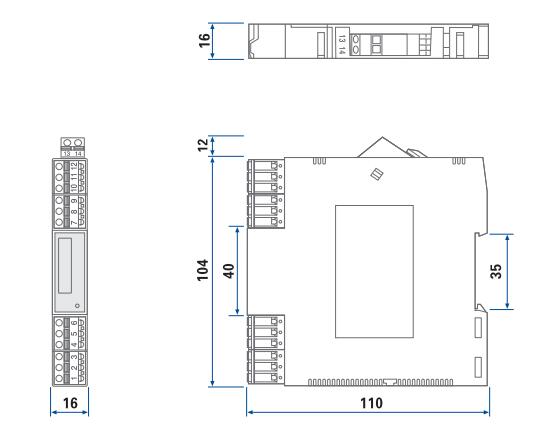

●  外形尺寸
          寬（厚）×  高  ×  深＝16×116×110（mm）

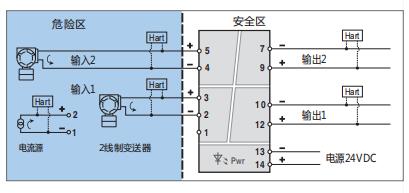

六、端子接線圖
      ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
