●產品型號：MS6044
●型號規格（代碼）：
     代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
●工作電源：
    電源接線：獨立的接線端子13－，14＋，可帶電拔插
    電源電壓：20~35VDC
    余波Wpp：＜5％
    電流損耗：約80mA
    電源指示：得電時LED燈亮：綠色
●輸入回路（Exia IIC危險區）
    兩路通道隔離輸入

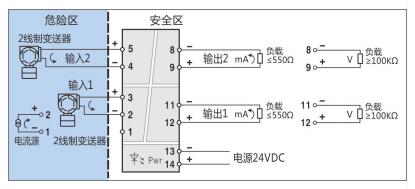

    第 一路輸入通道：端子1，2，3接線（參見端子接線圖）
    第二路輸入通道：端子4，5，6接線（參見端子接線圖）
    變送器信號輸入：4～20mA
    驅動變送器的配電電壓：16.5～28V
    可選擇電流源信號輸入：4～20mA；0～20mA；或指定電流量程
    輸入阻抗：內置輸入電阻50Ω
●輸出回路（安全區）
    兩路通道隔離輸出
    第 一路輸出通道：端子10,11,12  接線(參見端子接線圖)
    第二路輸出通道：端子7，8，9 接線 （參見端子接線圖）
    輸出電流：4～20mA；0～20mA；或指定電流量程
    電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時）
    輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程
    電壓輸出阻抗：內置輸出電阻250Ω

●性能指標
     標準精度：±0.1%FS
    溫度漂移：±0.015%/℃
    響應時間：≤1s（0  → 90%）
    穩定時間：≤3s
    電源電壓變動影響：±0.1%（允許電壓范圍）
    負載電阻變化影響：±0.1%/250Ω
    通道隔離：輸入1－輸入2－輸出1－輸出 2－電源之間隔離
     絕緣電阻：≥100MΩ/500VDC（AC）
     隔離能力：1500VAC/1分鐘50Hz
     安全區與危險區之間
     隔離電壓：250VAC
     抗電磁兼容性：符合IEC61000相關抗電磁標準
●環境參數
     工作溫度：0～＋60℃
     儲運溫度：－20～＋80℃
     環境濕度：5～＋95％RH（無冷凝）
●結構及外形尺寸
     結構：卡裝式；模塊化表芯；ABS  材質機殼；拔插式端子

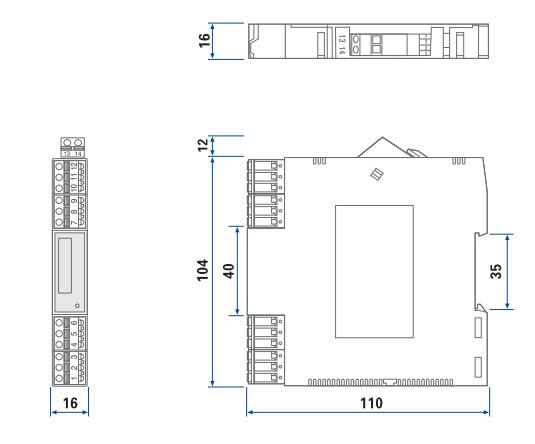

     外形尺寸：W16×H116×D110（mm） ，參見外形尺寸圖
     整機重量：約120g
●安全防爆認證參數：整機滿足GB3836.1-2000和GB3836.4－2000標準相關要求
    防爆等級標志：[Exia Ga]IIC

最大安全電壓(Um)：250VAC/DC

(端子2-3,4-5) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF
