●產品型號：MS6043
●型號規格（代碼）：
     代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
●工作電源：
     電源接線：獨立的接線端子13－，14＋，可帶電拔插
     電源電壓：20~35VDC
     余波Wpp：＜5％
     電流損耗：約80mA
     電源指示：得電時LED 燈亮：綠色
●輸入回路（Exia IIC危險區）

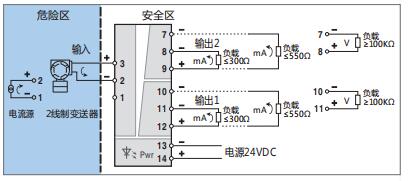

     輸入通道：端子1，2，3 接線（參見端子接線圖）
     變送器信號輸入：4～20mA
     驅動變送器的配電電壓:16.5～28V
     可選擇電流源信號輸入：4～20mA；0～20mA；或指定電流量程
     輸入阻抗：內置輸入電阻50Ω
●輸出回路（安全區）
     兩路通道隔離輸出
     第 一路輸出通道:端子 10,11,12  接線（參見端子接線圖）
     第二路輸出通道：端子 7，8，9 接線（參見端子接線圖）
     輸出電流：4～20mA；0～20mA；或指定電流量程
     電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時）
     輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程
     電壓輸出阻抗:內置輸出電阻250Ω
●性能指標
      標準精度：±0.1%FS

       溫度漂移：±0.015%/℃
       響應時間：≤1s（0→ 90%）
       穩定時間：≤3s
       電源電壓變動影響：±0.1%（允許電壓范圍）
       負載電阻變化影響：±0.1%/250Ω
       通道隔離：輸入－輸出－電源之間隔離
       絕緣電阻：≥100MΩ/500VDC（AC）
       隔離能力：1500VAC/1分鐘50Hz
       安全區與危險區之間間隔離電壓：250VAC
       抗電磁兼容性：符合IEC61000相關抗電磁標準
●環境參數
       工作溫度：0～＋60℃
       儲運溫度：－20～＋80℃
       環境濕度：5～＋95％RH（無冷凝）
●結構及外形尺寸
       結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端字

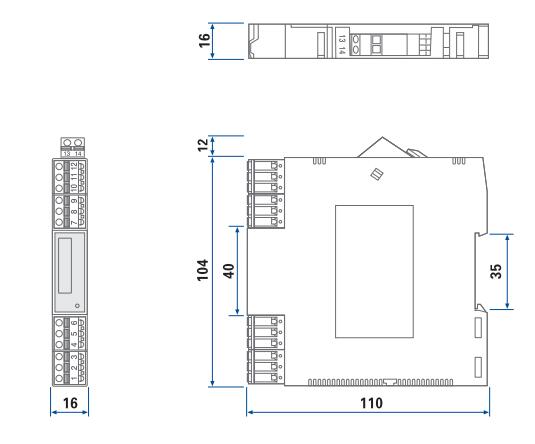

       外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
       整機重量：約120g
   ●安全防爆認證參數：
       整機滿足GB3836.1-2000和GB3836.4－2000標準相關要求
       防爆等級標志：[Exia Ga]IIC

最大安全電壓(Um)：250VAC/DC

(端子2-3,4-5) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF
