SWP-LED雙回路數字顯示控制儀/光柱顯示控制儀

添加時間：	2020-08-17 21:25:31

介紹：

　SWP-LED系列數字顯示雙回路控制儀/光柱顯示控制儀采用微處理器進行控制運算。

　SWP-LED系列雙回路光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。

一、主要特點

　1、SWP系列雙回路數字顯示控制儀/光柱顯示控制儀可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。

　2、可分別帶有兩路模擬量變送輸出與繼電器報警輸出，適用于各種測試控制場合。

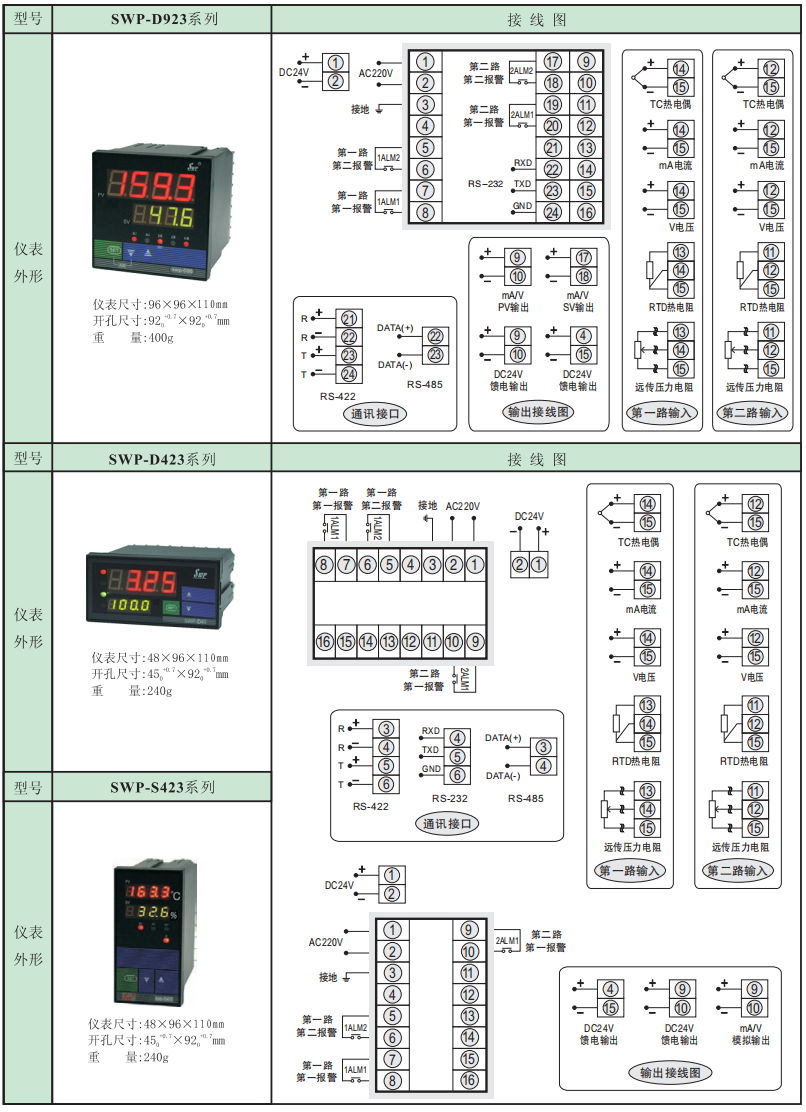

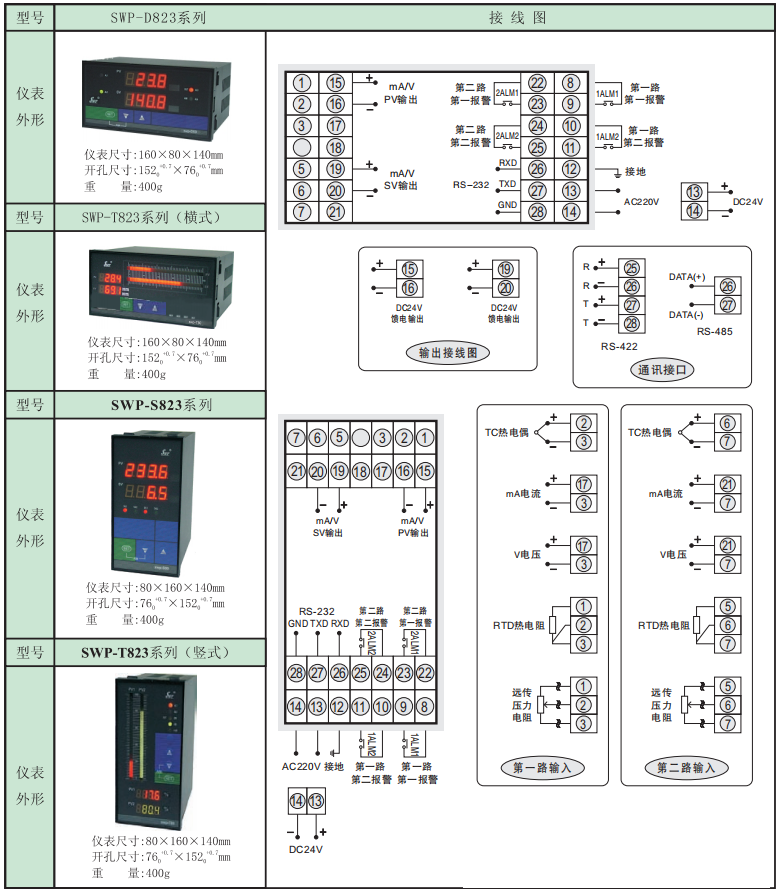

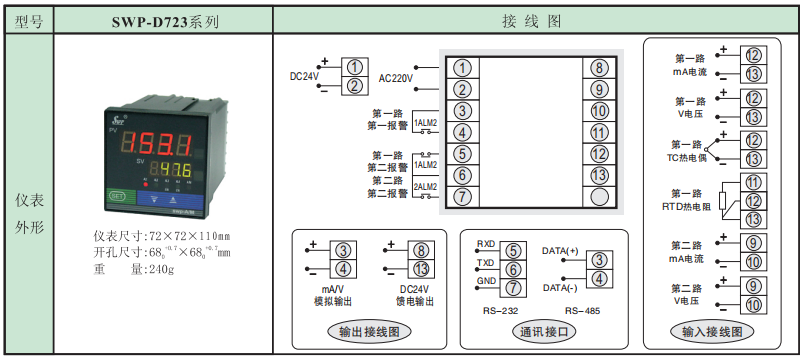

二、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

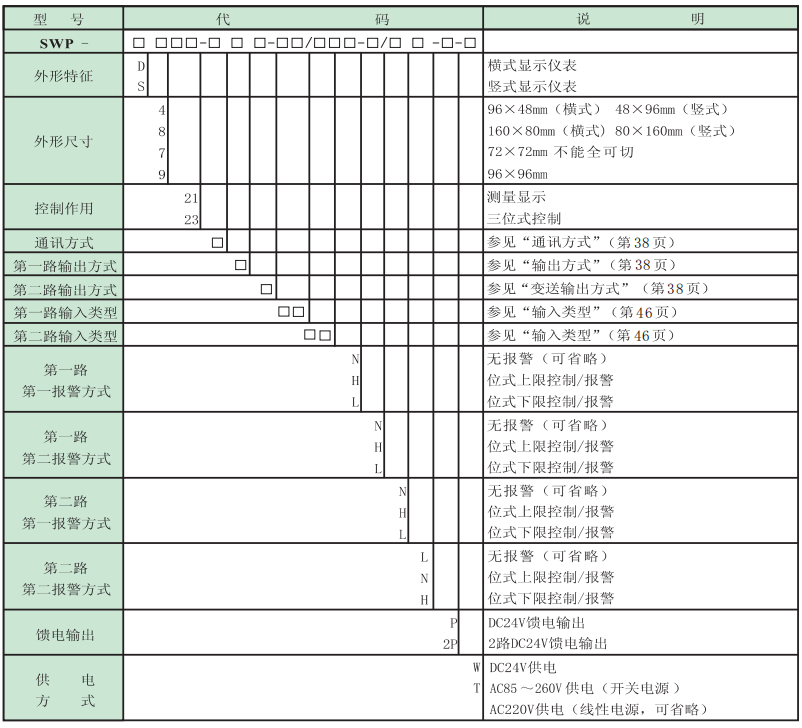

三、 SWP-LED系列雙回路數字顯示控制儀型譜表

四、SWP-LED系列光柱測量顯示控制儀型譜表

★ 輸入類型

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

★ 變送輸出方式

★ 通訊方式

★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。

★ 注：D423只能做兩個報警，即每路各一個報警。

★ 型號舉例：

SWP-D823-212－10/09-HL/HL-P-W

測量顯示，通訊方式為RS232，一路輸出方式為繼電器輸出，第二路輸出方式為4～20mA，一路輸入類型為CU50，第二路輸入類型為Pt100.1，一路一報警為上限報警，一路二報警為下限報警，第二路一報警為上限報警，第二路二報警為下限報警，DC24饋電輸出，供電方式DC24V。
