SWP-LED數字顯示控制儀/光柱顯示控制儀
介紹：
SWP-LED數字顯示控制儀/光柱顯示控制儀
| SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。 |
| SWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。 |
| 一、主要特點 |
| 采用全信號輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。 |

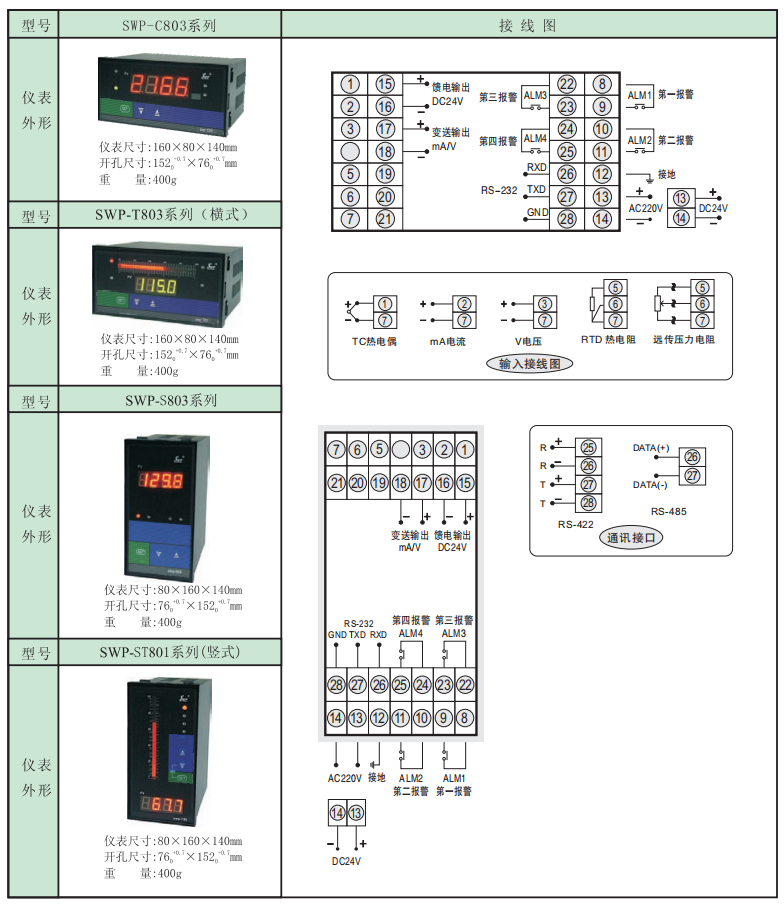

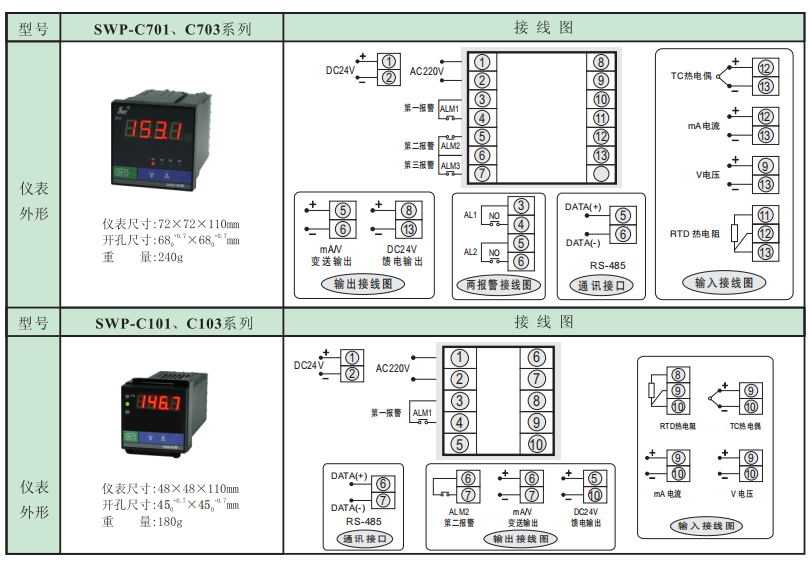

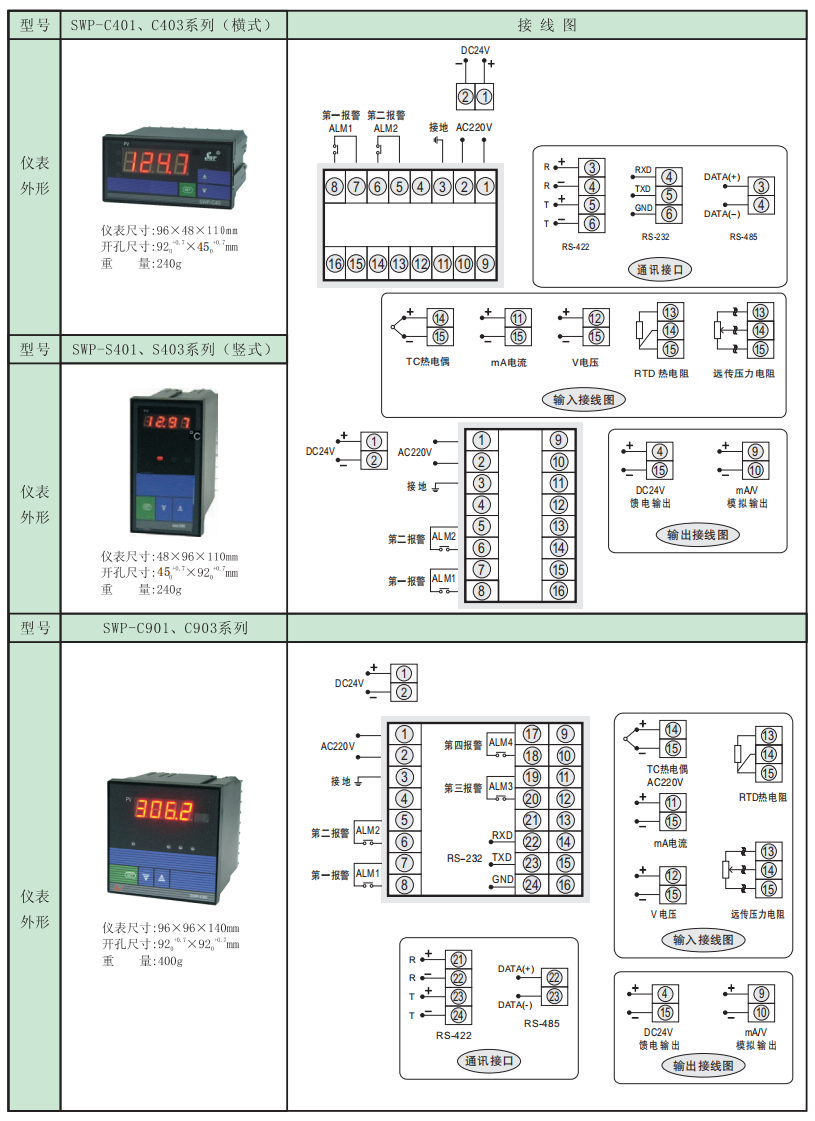

| 二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖） |

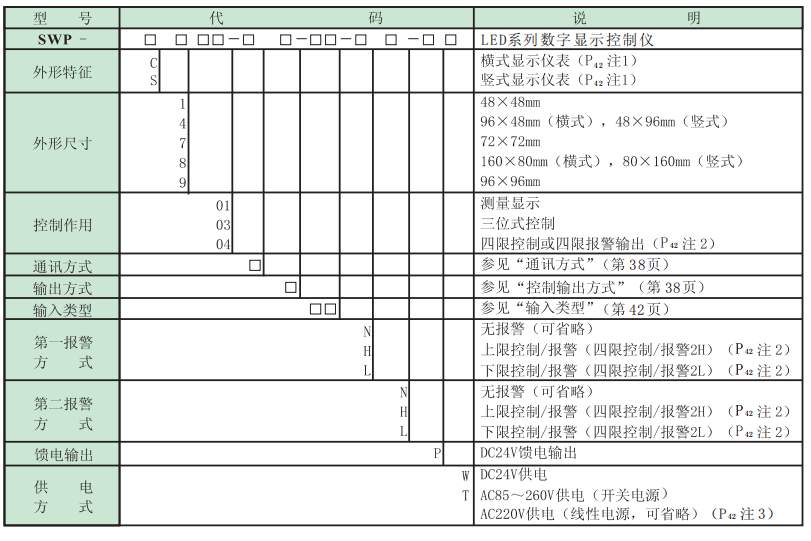

三、 SWP-LED系列數字顯示控制儀型譜表

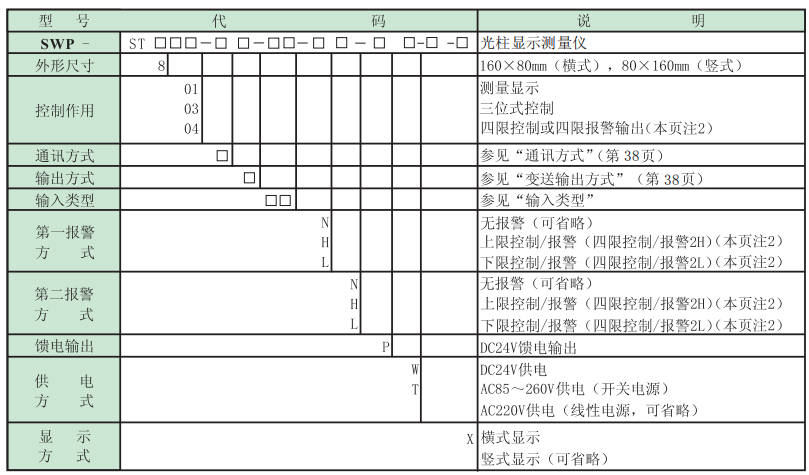

四、 SWP-LED系列光柱測量顯示控制儀型譜表
★注1∶C80、C90系列為0.8英寸LED顯示，S80、C70、C40系列為0.56英寸LED顯示，C10系列為0.32英寸LED顯示。
★ 注2∶四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控?制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）?

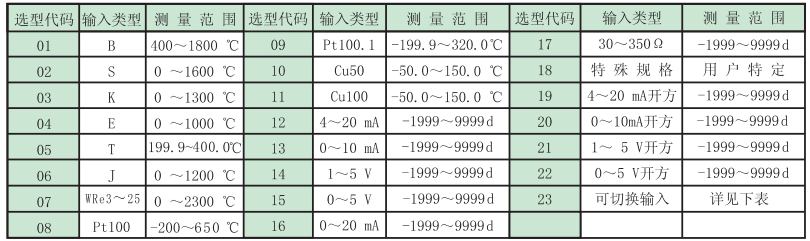

★ 輸入類型

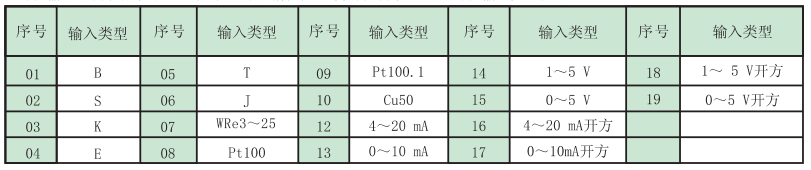

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
★ 變送輸出方式
★ 通訊方式
| ★ 注1：C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。 |
| ★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。 |
| ★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。 |
| ★ 注3：C70、C10無頻率信號輸入。 |
| ★ 型號舉例： |
| SWP-C803-21-08－HL-T |
| 測量顯示，通訊方式為RS232,輸出方式為繼電器輸出，輸入類型為PT100,一路報警為上限報警，第二報警為下限報警，AC90～260V供電。 |
