MS7057直流信號隔離器(輸出回路供電 二入二出)
介紹：
MS7057直流信號隔離器
?
一、特性
2入2出?
·直流信號輸入
·4-20m隔離傳輸
·獨立的直流電源供電并支持輸出回路供電
二、技術規格
·接受現場各種設備的直流信號輸入，經過隔離、干擾抑制等處理后。輸出標準的4~20mA電流信號。 ?·直流電源供電方式，并支持輸出回路供電，供電電源一輸入一輸出各通道之間隔離。 ?·標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。? ● 輸 入? 輸入信號∶4~20mA，1-5V，或其它指定信號 輸入阻抗∶電流輸入時24Ω;電壓輸入時≥500KΩ ●輸 出? 輸出電流∶4~20mA 輸出回路供電電壓（Ue）∶12-35V 電壓降（Ud）∶3V ?輸出負載電阻（RL）∶計算式 RL≤（Ue-Ud）÷0.02? 輸出紋波∶< 10mVp-p?（注明∶輸出回路供電電壓的選擇應梭握負載大小確定，?過高電壓且負載很小時，將會加重隔離器的發熱狀況。） | ?● 供電電源 ?供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC 電流消耗（24VDC供電時）∶?<22mA（1入1出）; <40mA（1入2出）; <50mA（2入2出） ●綜合參數 標準精度∶±0.1% 溫度漂移∶±0.015%/℃ 響應時間∶<10ms? 隔離能力∶輸入-輸出-電源之間2.5KV，1min，50Hz 絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC? 工作環境溫度∶-20～+60℃ 儲存環境溫度∶-40-＋80℃ ?機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×116×110（mm）? |

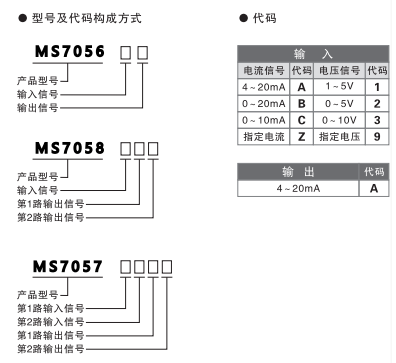

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

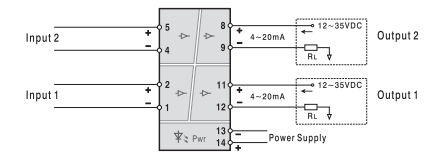

五、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
