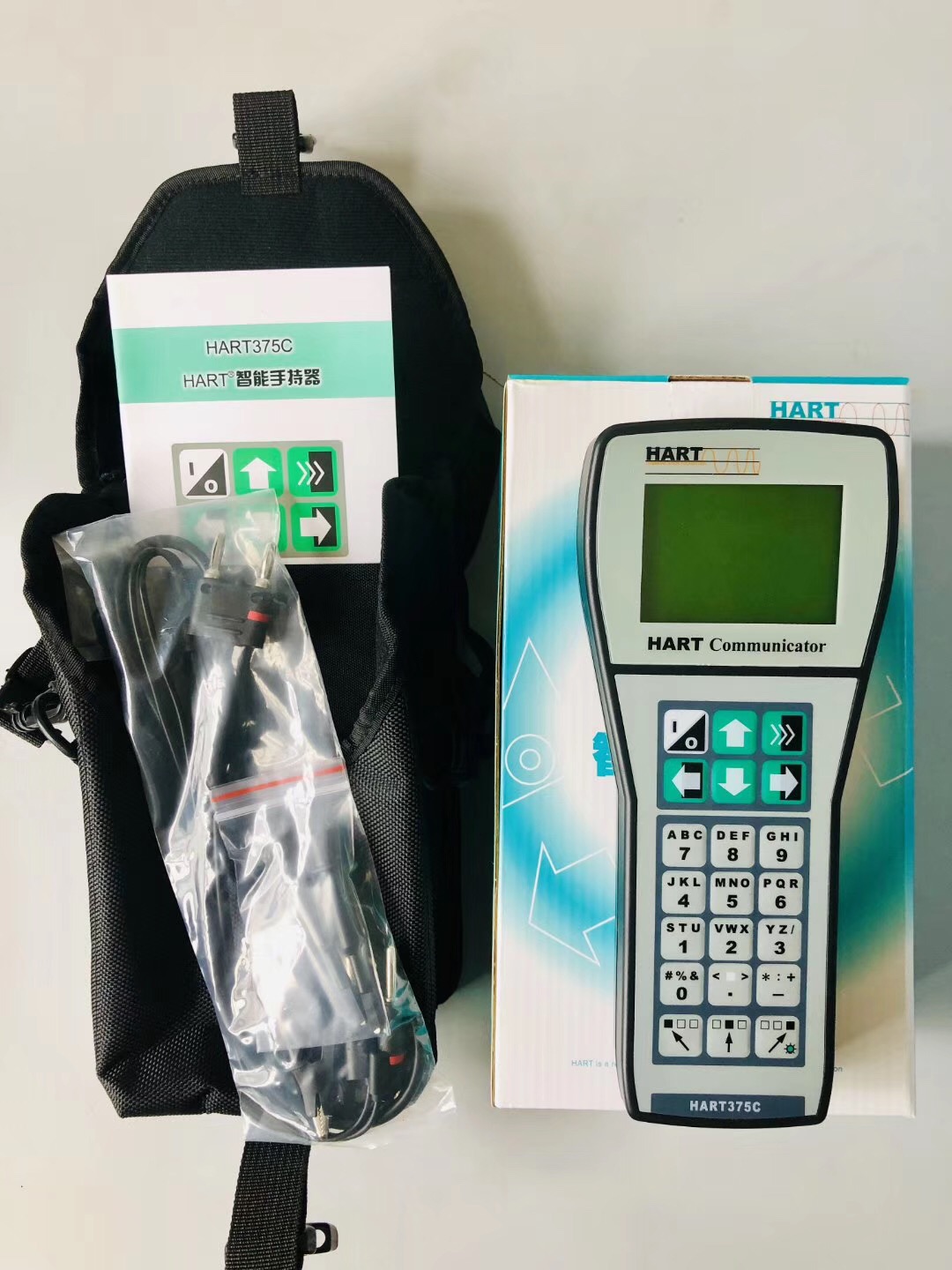

HART375系列智能手操器(國產中英文版)

一、概述

　　HART375C（E）版 HART手持器是支持HART協議設備的手持通信器，它可以對所有符合HART協議的設 備進行配置、管理和維護。
　　HART375C（E）手持器可以方便的接入4~20mA HART協議儀表電流回路中，與HART協議儀表進 行通信，配置HART儀表的設定參數（如量程上下限等），讀取儀表的檢測值、設定值，可以對儀表進行 診斷和維護等等。該手持器支持HART協議的第一主設備（HART網橋等），也支持HART協議的點對點和多點通信方式。

二、特點

　　※ 支持延時關機：按壓開關鍵 I/O 一秒鐘以上，可打開或關閉手持器電源
　　※ 輸出HART幅值自動控制：在噪聲較大的現場，HART信號輸出幅值將自動增加一倍
　　※ 新增總線噪聲有源處理電路，通信效果更好
　　※ 工作時間更長：三節南孚五號電池可連續工作150～200小時，并有電池電量指示
　　※ 1％電池電量測量，顯示更準確
　　※ 增加翠綠色背光，顯示更加清晰 （可用于昏暗/夜間環境操作）
　　※ 用戶可主動關閉背光（通過按住右下角轉換鍵1秒以上可關閉或開啟背光）
　　※ 全功能支持?jǐn)?shù)十種儀表：SIMENS PDS、P300、LR200雷達物位計、 Rosemount 1151、3051、644、248、2051，SIMENS DSIII、PS2、SIPART PS2閥門定位器、Yokokawa EJA、EJAX，ABB，F(xiàn)OXBORO等 （中/英文支持儀表有所不同）
　　※ 支持快捷鍵：用戶可通過使用數字快捷鍵直接進入相關功能
　　※ 改良的新殼體設計，更具國際產品特色
　　※ 可選中文、英文界面

三、技術指標

　1、外形尺寸
　　HART375C（E）：228mm×100mm×60mm（手持部 分為 70mm 寬×36mm 厚）(不包括插頭和引出帶纜部 分)。
　2、HART接口部分
　　a) HART接口符合HCF（HART通信基金會）協議，雙向半雙工 1200bit/s方式工作
　　b) HART接口可接收的共模電壓為±28V
　　c)漏電電流典型值小于 1.0uA@25℃
　　d)HART接口通信距離<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自動倍增功能
　3、PC接口部分
　　PC接口部分需要通過電平轉換器連接 PC 機串 口，此端口用于升級儀表庫。
　4、功耗指標
　　電源功耗：4.5VDC，19.8mA（工作狀態）,
　5、電池的使用
　　供電電源：三節 5 號（SIZE AA）堿性電池或鎳 氫充電電池。
　　連續工作時間：采用堿性電池時，典型值為 150小時。采用 2000mAH 充電電池時，典型值為 100 小時。
　6、環境溫度要求
　　工作溫度范圍：0℃～+50℃ 儲存溫度范圍：-20℃～+55℃
　7、液晶顯示屏
　　液晶顯示屏是 8 行×21 字符顯示，可以顯示 4行漢字。
　　在環境溫度過低時，液晶顯示器的響應速度會變 慢，這是正?，F(xiàn)象；由于本設備帶有自動溫度補償電 路，在環境溫度較高時，液晶顯示器仍然具有很好的 對比度，方便您在不同環境的使用需求。
