MS6906直流信號輸出隔離式安全柵（支持HART協議通過/二入二出）

一、特性
      ● 驅動危險現場的本安設備，負載可高達750Ω。
      ● 4～20mA信號輸出，隔離輸出4～20mA。
      ● 支持HART 雙向通訊隔離傳輸。
      ● 模塊化表芯設計，無需零點和滿度調節。
      ● 帶有工作電源指示燈。
      ● 兩路輸入兩路輸出，本安輸出回路[Exia]IIC，輸出回路過流保護。
      ● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
      ①MS6906直流信號輸出隔離式安全柵，接受來自處于安全區調節器或操作器的4～20mA 信號，經本隔離式安全柵隔離傳送，重現并驅動處于危險現場的電氣（I/P）轉換器、閥門定位器各種線性執行器、顯示設備等本安儀表。該產品支持HART數字信號雙向通迅。
      ②本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

四、型號選擇

五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ●  典型應用
       1. 適合將現場信號輸入隔離轉換：信號二入二出。
       2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
       3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

●  外形尺寸
          寬（厚）×  高  ×  深＝16×116×110（mm）

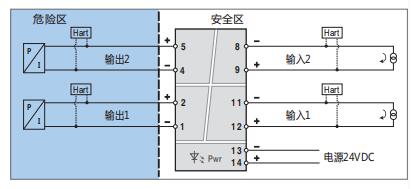

六、端子接線圖
      ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
