●產品型號：MS6054
●型號規格（代碼）
     代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
●工作電源
     電源接線：獨立的接線端子13－，14＋，可帶電拔插
     電源電壓：20~35VDC
     余波Wpp：＜5％
     電流損耗：約80mA
     電源指示：得電時LED 燈亮；綠色
●輸入回路（Exia IIC危險區）
     兩路通道隔離輸入

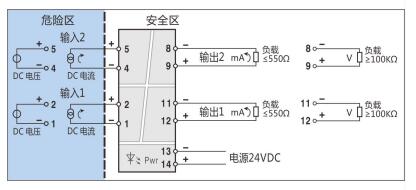

     第 一路輸入通道：端子1－，2＋接線（參見端子接線圖）
     第二路輸入通道：端子4－，5＋接線（參見端子接線圖）
     電流信號：4～20mA；0～20mA；或指定電流量程
     電壓信號：1～5V；0～5V；0～10V；或指定電壓量程
     輸入阻抗：內置輸入電阻50Ω
●輸出回路（安全區）
     兩路通道隔離輸出
     第 一路輸出通道：端子10,11,12接線（參見端子接線圖）
     第二路輸出通道：端子7,8,9接線（參見端子接線圖）
     輸出電流：4～20mA；0～20mA；或指定電流量程
     電流輸出時允許負載：0～550Ω（4～20mA，0～20mA輸出時）
     輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程
     電壓輸出阻抗：內置輸出電阻250Ω

●性能指標
     標準精度：±0.1%FS
     溫度漂移：±0.015%/℃
     響應時間：≤1s（0→ 90%）
     穩定時間：≤3s
     電源電壓變動影響：±0.1%（允許電壓范圍）
     負載電阻變化影響：±0.1%/250Ω
     通道隔離：輸入1－輸入2－輸出1－輸出2－電源之間隔離
     絕緣電阻：≥100MΩ/500VDC（AC）
     隔離能力：500VAC/1分鐘50Hz
     安全區與危險區之間間隔離電壓：250VAC
     抗電磁兼容性：符合IEC61000相關抗電磁標準
●環境參數
     工作溫度：0～＋60℃
     儲運溫度：－20～＋80℃
     環境濕度：5～＋95％RH（無冷凝）
●結構及外形尺寸
     結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端子

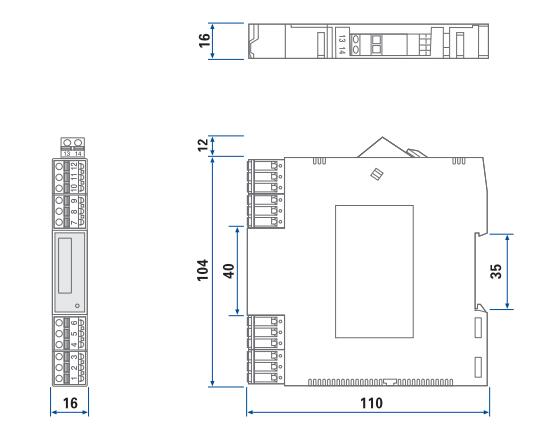

     外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
      整機重量：約120g
●安全防爆認證參數
     整機滿足：GB3836.1-2000和GB3836.4－2000標準相關要求
     防爆等級標志：[Exia Ga]IIC

最大安全電壓(Um)：250VAC/DC

 (端子1-2,4-5) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF
