MS7055直流信號隔離器（一入三出）
介紹：
MS7055直流信號隔離器
?
一、特性
1入3出?
·直流信號輸入
·輸出4-20mA，1-5V,
或其他直流信號
二、技術規格
?· 接受現場各種設備的直流信號輸入，經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出標準的直流信號。 ?· 一路輸入，三路通道隔離輸出。直流電源供電方式，供電電源一輸入一輸出各通道之間隔離。 ?· 標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。? ● 輸入? 輸入信號∶4-20mA，1-5V，或其它指定信號 輸入阻抗∶電流輸入時24Ω;電壓輸入時≥500KΩ ● 輸出? 輸出信號∶4~20mA.1-5V，或其它指定信號 負載電阻∶4~20mA輸出時，≤350Ω（出廠默認）? 1-5V輸出時，≥100KΩ 輸出紋波∶< 10mVp-p | ● 供電電源 ?供電電壓范圍∶20-30VDC 額定供電電壓∶24VDC? 電流消耗（24VDC供電時）∶<45mA? ● 綜合參數 標準精度∶±0.1% 溫度漂移∶±0.015%/℃ 響應時間∶<10ms? 隔離能力∶輸入-輸出-電源之間2.5KV，1min.50Hz 絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC 工作環境溫度∶-20~＋60℃ 儲存環境溫度∶-40~＋80℃? 機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16x116x110（mm）? |

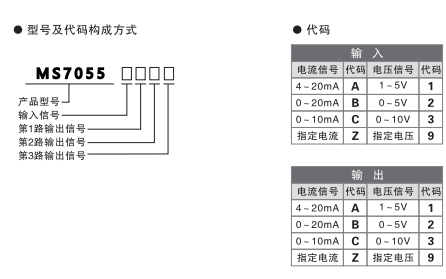

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

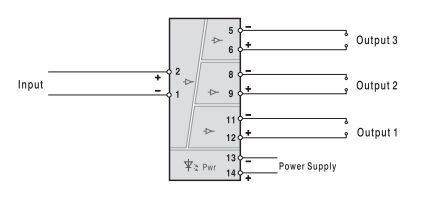

五、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
