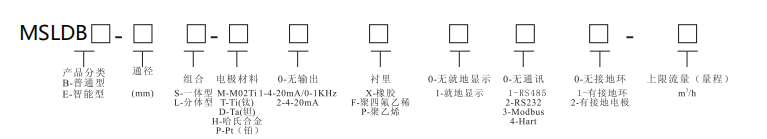

MSLDBE型智能電磁流量計

一、產品概述
　　電磁流量計（Eletromagnetic Flowmeters，簡稱EMF）是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量?jī)x表。糨是根據法拉第電磁感應定律制成的，用來測量導電液體體積流量的儀表。由于其獨特的優點，目前已廣泛地被應用于工業過程中各種導電液體的流量測量，如各種酸、堿、鹽等腐蝕性介質；各種漿液流量測量，形成了獨特的應用領域。
　　在結構上，電磁流量計由電磁流量傳感器和轉換器兩部分組成。傳感器安裝在工業過程管道上，它的作用是將流進管道內的液體體積流量值線性地變換成感生電勢信號，并通過傳輸線將此信號送到轉換器。轉換器安裝在離傳感器不太遠的地方，它將傳感器送來的流量信號進行放大，并轉換成流量信號成正比的標準電信號輸出，以進行顯示，累積和調節控制。
　　MSLDBE型智能電磁流量計是我公司采用國內外最先進技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非?？?、精度高、測量性能可靠。轉換器電路設計采用國際最新技術、輸入抗阻高達10的15次方歐姆，共模抑制比優于100db, 對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db ，可以測量更低電導率的流體介質流量。其傳感器采用非均勻磁場的新技術及特殊的磁路結構，磁場穩定可靠，而且大大的縮小了體積，減輕了重量，使流量計具有小型輕量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。

二、產品特點
　 ·管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
　 ·測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
　 ·在現場可根據用戶實際需要在線修改量程。
　 ·高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
　 ·采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
　 ·采用16位嵌入式微處理器，運算速度快精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
　 ·全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150：1
　 ·超低EM1開關電源，適用電源電壓變化范圍大，抗EMC性能好
　 ·內部具有三個積算器可分別顯示正向累計反向累計量及差值積算量，內部設有不掉電時鐘，可記錄 16 次掉電時間
　 ·具有RS485 、RS232 、Hart和Modbus等安息字通訊信號輸出。
　 ·具有自檢與自論斷功能

三、技術參數

四、電極，接地環材料的選擇

　　應根據被測流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗

五、襯里材料說明
　　應根據被測介質的腐蝕性，磨損性和溫度來選擇內襯材料

六、流量范圍的選擇
　　最大流量和最小流量必須符合下表中的數據

七、安裝地點的選擇
　　為了使變送線路工作可靠穩定，在選擇安裝地點時應該注意以下幾方面的要求：
　　1.盡量避開鐵磁性物體及具有強電磁場的設備（如大電機，大變壓器等）以免磁場影響傳感器的工作磁場和流量信號。
　　2.應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
　　3.應盡量避免日曬雨淋，避免環境溫度高于60度及相對濕度大于95%。
　　4.選擇便于維修，活動方便的地方。
　　5.流量計應安裝在水泵端，絕不能在抽吸側安裝；閥門應該安裝在流量下游側。

八、安裝要求
　　為了正確的測量，在選擇管道上位置時應該注意以下幾點要求：
　　1.傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，在要求二電極的中心連線處于水平狀態。
　　2.介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。
　　3.對于液固兩相流體，最好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
　　4.流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道最高點和出水口安裝流量計。
　　5.修改管道的方法：當介質流速達不到要求時，應當選用比較小口徑的流量計，這時應使用異徑錐形管或修改部分管道，使其與其傳感器同口徑，但前后直管段至少需滿足：前直管段≥5DN，后直管段≥2DN（DN為管徑）
　　6.前后直管段長度為流量計前≥5DN，后端≥2DN。
