配套UK液位控制器

一、概述及工作原理

    UK液位控制器與本廠UHZ－50型液位計配套使用，由于控制器緊貼磁性浮球液位計安裝與磁性液位計處于同一磁耦合系統中，在磁性浮子組件的磁場作用下，使液位控制器中的干簧管動作，發出接點開關信號，該信號與相應的控制電路配合實現液位位式控制和報警。

二、主要技術參數

1. 控制位置：在磁性浮球液位計的測量范圍內任意設定

2. 工作溫度：-10℃~+80℃

3. 控制精度：±10mm

4. 輸出接點容量：AC220V 1A（阻性）DC24V 0.5A

5. 防護等級：IP65

6. 防爆等級：ExdⅡBT4－6　ExiaⅡCT4－6

7. 出線接口螺紋：M20ｘ1.5內螺紋

三、產品調試

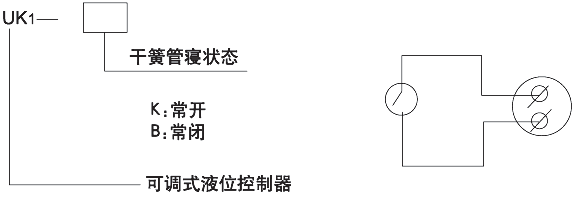

    1、UK1 點式可調液位控制器
      該控制器可使用戶根據需要下下移動控制開關高度致使達到所設定的控制位置（點）為止（圖一）


                                                圖一
    2、UK2 定位式液位控制器
      該控制器根據用戶要求的控制點控制點高度設開關信號，在產品出廠已經確定（一般為上限、下限雙控制）要隨UHZ－50液位計用抱箍帶固定在主休管外側（圖二）

                                                圖二

四、選型舉例

    如果控制點在400mm處開關為常開第二控制點在1500mm處為常閉
    選型標記：UK2-400K/1500B
