UHZ-50/D型系列頂裝式磁性浮球液位計

一、功能與適用范圍

    UHZ-50/D型磁性浮球液位計是以浮球組件為測量元件，通過液體浮力作用，使浮球上下移動，帶 動頂桿上端的磁鋼上下變化，經磁性耦合作用，使顯示器組件的磁性翻柱翻轉達到跟蹤液體液位變化，故顯示醒 目，讀數直觀，因顯示器組件與被測介質完全隔離，故使用安全可靠。該液位計適于各種地下槽池等容器，以 及不宜側面開孔的容器的液位顯示，如配上配套儀表可用于遠傳檢測，以實現自動控制功能。

二、工作原理

    根據浮力原理和磁性耦合原理而制成。當被容器內的液位上下變化時帶動浮球，并通過與之相連的連桿上端的永久磁鋼上下移動，經磁性耦合而使顯示器中的翻柱翻轉。當液位上升翻柱由白色轉為紅色。當液位下降時翻柱由紅色轉為白色，紅白界位處就為容器內介質液位的實際高度，從而實現液位自動跟蹤顯示。

三、特點
    1、在容器從不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安排本形式的液位計。
    2、適用于粘度大的液體介質
    3、顯示器的觀察方向可任意改變
    4、其他特點和UHZ－50/C相同。

四、主要技術參數
    1、測量范圍：500-5000mm
    2、測量精度：±10mm
    3、介質密度：≥0.5g/cm3
    4、工作壓力：≤2.5MPa
    5、工作溫度：0-200℃
    6、介質粘度：≤0.4Pa.S
    7、本廠出廠連接法蘭尺寸：DN150 PN1.6
    8、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。

五、頂裝式磁性浮子液位計的盲區

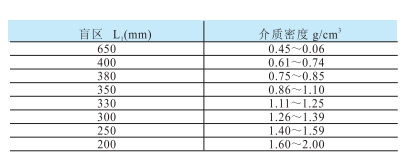

    因測量時在結構上存在一定的盲區值，讀數時要補償，對不同的介質密度，浮球的長度是不一樣的，故盲區值也不一樣，見表

B:貯藏接口頸高 L:量程范圍 L1:盲區 L0:最大插入深度 1、排空絲堵 2、主體管 3、顯示器 4、磁性翻柱 5、連接法蘭 6、頂桿 7、護導管 8、浮球組件

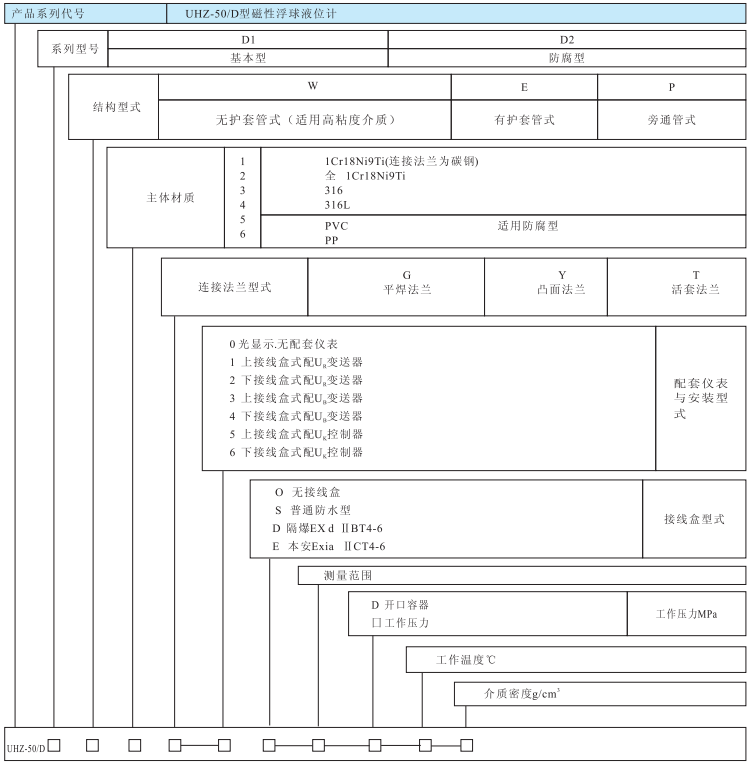

六、產品選型表

選型舉例：
    測量地下油罐的油位，介質為0#柴油，密度為0.8g/cm3，采用護套式頂裝液位計，配遠傳儀表，上接線盒4-20mA，工作溫度為常溫，工作壓力為0.8MPa，測量范圍1500，不銹鋼材質，連接法蘭為活套法蘭。
    選型標記：UHZ-50/D1 E2T-10-1500-0.8-0-0.8

七、應用須知
    1、防腐型公稱壓力≤1.0MPa
    2、液位計有一定肓區，故在讀取液位高度時應加上盲區值補償（本廠出廠時，標尺刻度零位已遷移到實際值）
    3、液位計測量范圍不超過5米，否則影響液位計的穩定可靠，牢度等。
    4、安裝連接法蘭，本液位計出廠的常用突出面尺寸參考（HG21592－97）制造。

八、安裝使用和維護
    1、液位計護導管和主體管安裝必須垂直，以保證浮球組件在主體管內能上下運動自如
    2、連桿不能彎曲必須垂直插入
    3、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示為白色，零位以下顯示紅色
    4、液位計安裝完畢后，需要用磁鋼進行校正，對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
    5、安裝結構形式如圖所示

九、訂貨須知
    1、型號規格配套儀表
    2、被測介質名稱和密度
    3、工作壓力
    4、工作溫度
    5、測量范圍
    6、材質要求
    7、法蘭標準及連接形式
