MST281智能型二線制溫度變送器（隔離型）

一、概述
     MST281通用型二線制溫度變送器。MST281通用型二線制溫度變送器將來自熱電阻、電阻式傳感器、熱電偶或電壓傳感器的信號經隔離轉換，輸出標準的直流電流信號4～20mA。
     通用智能化，用戶可通過PC組態設置輸入類型和量程范圍。
     二線制傳送方式（信號輸出與回路供電為共同的二根導線），輸出電流與被測溫度成線性。轉換精度高、長期穩定性好、抗干擾、免維護。廣泛用于工業生產過程的各種溫度檢測和控制系統。
     產品通過CE認證。

二、特點
     ◇通用輸入（熱電阻、熱電偶、電阻、電壓）
     ◇通過PC機及軟件可在線設置輸入類型和量程
     ◇隔離型二線制，4～20mA模擬輸出
     ◇高精度轉換，線性化校正
     ◇內置冷端補償
     ◇輸入輸出之間電磁隔離
     ◇緊湊的結構設計，體積小、重量輕
     ◇適合安裝于標準溫度傳感器接線盒內部
     ◇也可單獨安裝與儀表盤內作信號轉換單元

三、選型訂貨代碼

     注：1.列表之外的分度號因撥碼位置限制未列出，但均可指定訂貨。
         2.上表所列的基本誤差和絕對誤差兩欄，應用時應取基本誤差，絕對物超最大值。

四、技術參數
    產品出廠是預設為K型熱電偶，0～1000℃，內置冷端補償。
    ※輸入
     用戶可通過PC組態自行設置輸入類型和量程范圍
     ◇熱電阻輸入：Pt100、Cu50等
       溫度量程范圍：（參見選型表）
       最小量程：（參見選型表）
       允許導線電阻：每根導線在10Ω一下
     ◇熱電偶輸入：K、E、S、B等
       溫度量程范圍：（參見選型表）
       最小量程：（參見選型表）
       內置冷端補償
     ◇電阻器輸入
       電阻器量程范圍：（參見選型表）
       最小量程：（參見選型表）
       允許導線電阻：每根導線在10Ω一下
     ◇電壓輸入
       輸入范圍：-10～100mV
       最小量程：10mV
       輸入阻抗：1MΩ以上
     ※輸出
      輸出電流：4～20mA
      熔斷報警輸出電流＜3.5mA
      輸出回路供電：12～30VDC
      最小工作電壓：12VDC
      負載電阻與供電電源的關系：
      負載電阻（包括導線電阻）=供電電源（V）-12（V）/0.02A
     ※綜合參數
      標準精度：±0.2%（參見選型表）
      溫度漂移：基本誤差/10℃
      熱電阻引線補償：±0.1%（0～10Ω）
      負載變化影響：±0.1%（允許負載范圍內）
      電源變化影響：±0.1%（12～30V）
      隔離電壓：輸入/輸出之間1.5KV，1min，50Hz
      響應時間：＜1S（0～90%）
      工作環境溫度：-20～+70℃
      防護等級：IP00/IP54（傳感器防護等級決定）
      電磁兼容：符合IEC61000,EN61000
      外形尺寸（見外形尺寸圖）：φ44×20（mm）
      整機重量：約30克

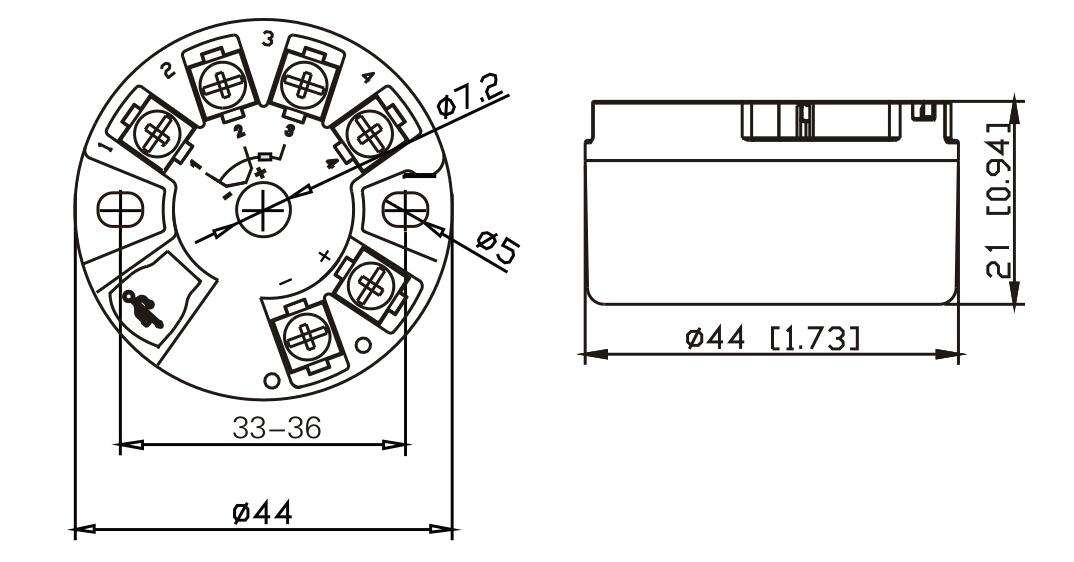

五、標準尺寸

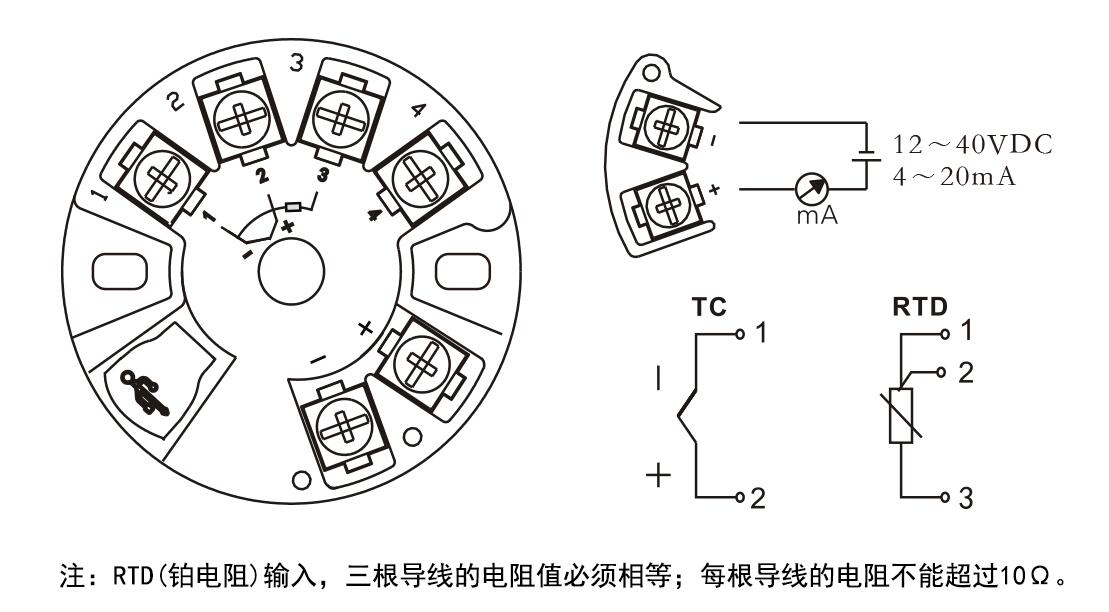

六、接線圖
