CY系列差壓表

一、應用

      差壓表適用于化工、化纖、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質的差壓、流量等參數。

二、原理

      基于感壓元件采用兩只具有相同剛度的波紋管，因此在同一被測介質下迫使其產生相同的集中力分別作用于活動支架上，由于彈簧片兩側在等力矩作用下不產生撓度，故支架還處于原始位置，這樣齒輪傳動機構也不動作，使指針仍指在零位。當施加不同壓力（一般高壓端高于低壓端）時，兩波紋管作用在活動支架上的力則不相等，使分別產生相應的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示出兩者之間的差壓值。?

三、主要技術參數

      精度∶2.5%、（1.6%）?

      測量范圍∶0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5MPa?0~1.60KPa?

      刻度盤∶白底黑字

      ?連接尺寸∶徑向接頭連接M20×1.5或約定的特殊要求

      溫度∶環境溫度-20~+60℃，介質溫度小于60℃

      儀表接頭∶高壓端上標有"H";低壓端標有"L∶"。?

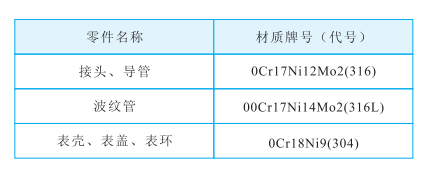

四、導（測）壓系統及外殼等主要零件的材質

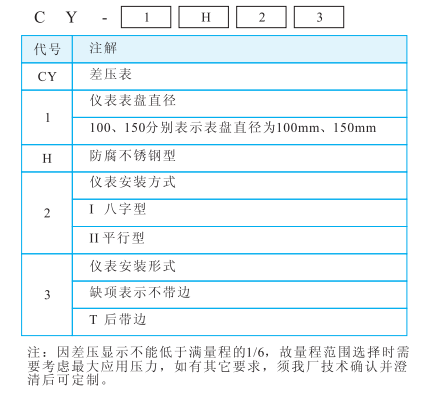

五、型號表示

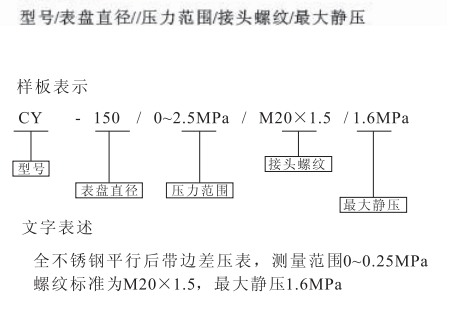

六、訂貨須知

七、安全警告

       為安全起見，請選擇正確型號的產品，如若產品的選擇或使用不當，將可能會導致財產的損失或人身的傷害，系統的設計者及用戶應當完全負責選擇正確的產品和按照正確的方法使用產品。?
