WP421型中高溫壓力變送器

一、概述
    WP421型中溫壓力變送器選用進口耐高溫敏感元件組裝，傳感器探頭能在350℃高溫下長期穩定工作。芯體與不銹鋼外殼之間采用激光冷焊工藝，使其完全熔為一體，確保了變送器在高溫狀態下的使用安全。傳感器的壓力芯體與放大電路之間，用聚四氟乙烯墊片隔熱，并加有散熱裝置，內部引線孔填充高效隔熱材料硅酸鋁，有效的防止了熱傳導，保證放大轉換電路部分在允許溫度下工作。

二、技術指標
    量程：0 —— －0.2 ~ －100kPa     補償溫度：0 ~ 150℃，250℃，350℃
    量程：0 —— 5 kPa ~ 400MPa       工作溫度：探頭150℃，250℃，350℃
    過載：量程的1.5倍或420 MPa 放大板 －20 ~ 85℃
   (取最小值) 穩定性：0.5%FS/年
    測壓形式：表壓(G) 絕壓(A) 負壓(N)

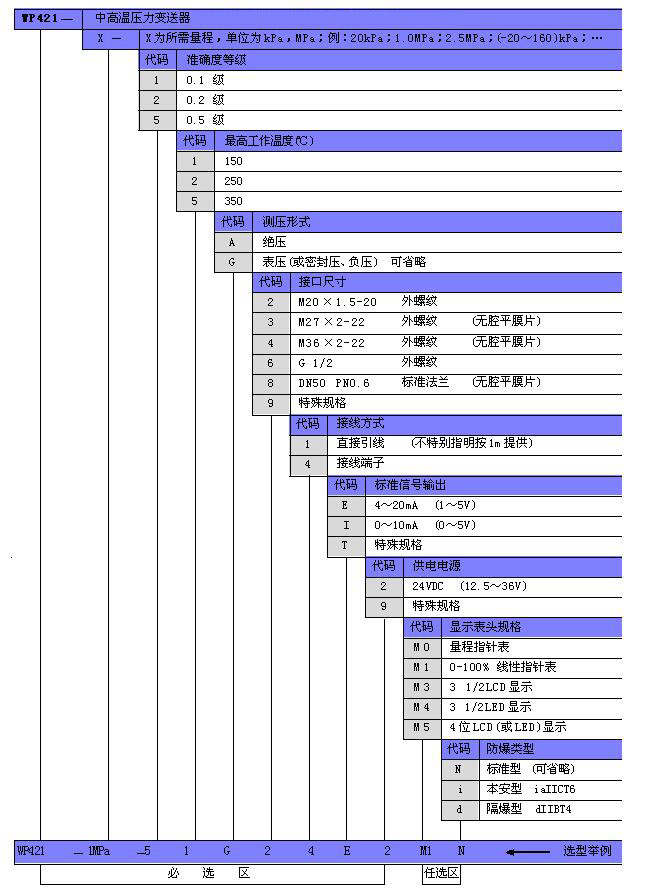

三、產品選型表

四、結構尺寸
    電子外殼：合金鋁
    壓力接口：M20×1.5
    主體結構：不銹鋼
    重 量：約1.2kg
    涂 層：塑料噴涂
   一體結構


   分體結構


• 如安裝現場環境溫度較高（≥80℃），建議選用分體結構，否則可能會使變送器性能變差或損壞。


• 測量粘稠、粉塵、結晶等易堵介質可選用無腔平膜片結構。


五、現場接線
    (以兩線制4 ~ 20mA輸出為例)：
    注意：如無計量設備，請勿調節靈敏度(S)電位器
