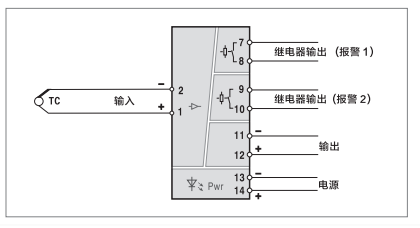

·適用于熱電偶信號輸入，經過隔離，輸出標準的直流信號。并且，以繼電器輸出方式提供一組（或兩組）報警信號。

?·該信號報警設定器是集信號報警、信號變送、隔離功能一體的多功能接口儀表。?

·可以通過報警設定器前面板上的USB接口連接計算機。通過軟件組態設定報警值。報警方式可設定，如高/低報警，常開/常閉。本報警設定器出廠默認設置為繼電器觸點常開。報警時繼電器觸點吸合，儀表面板上的報警指示燈亮。正常時觸點斷開，儀表面板上的報警指示燈不亮。?

·直流電源供電方式，供電電源-輸入-輸出以及各通道之間隔離。

·采用標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧片式壓緊連接。?

●輸入?

熱電偶∶K;E;S;B;R;T;N;W;J等?

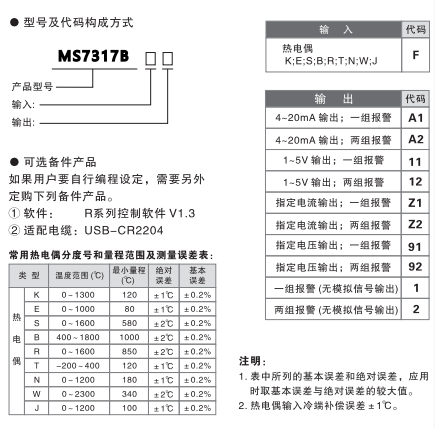

溫度量程范圍∶根據連接的傳感器類型（參見量程表）

●輸出?

輸出信號∶4~20mA.，1~5V?

負載電阻∶4-20mA 輸出時，≤550Ω（出廠默認）

                1-5V輸出時，≥100KΩ

輸出紋波∶<10mV p-p

●報警輸出

兩組繼電器觸點輸出

繼電器觸點容量∶24VDC.2A

負載類型∶電阻性負載

響應時間∶≤10ms?

報警點設定∶可以通過軟件設定。

回滯∶量程的1-1.5%?報警指示

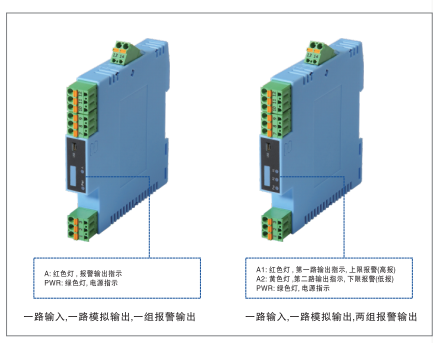

（注∶用戶訂貨時無特殊指定要求，輸出報警指示則按以下出廠默認設定），輸出報警時，儀表面板上的指示燈亮∶

A1為報警1，高限報警，≥16mA，報警時，紅燈亮。

A2為報警2，低限報警，≤8mA，報警時，黃燈亮。

●供電電源?

供電電壓范圍∶20-30VDC

額定供電電壓∶24VDC?

電流消耗（24VDC供電，繼電器觸點吸合）∶<47mA

●綜合參數

?標準精度∶±0.2%（參見熱電偶類型、量程及測量誤差表）

冷端溫度誤差∶±1℃

冷端溫度補償范圍∶-5~+60℃

溫度源移∶基本誤差 /10℃

開機響應時間∶<1s?

隔離能力∶輸入-輸出-電源之間2.5KV.1min.50Hz

絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC

工作環境溫度∶-20～＋60℃

儲存環境溫度∶-40~＋80℃

環境濕度范圍∶5~95%RH（無冷凝 ）?

電碰兼容∶符合9/36/EEC，IEC/EN61000相關要求

機殼材質∶PC（聚碳酸脂）＋ABS材料防護等級∶IP20

?外形尺寸∶16×116x110（mm）?
