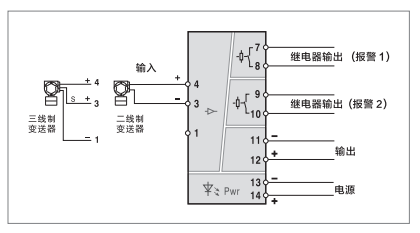

·適用于給現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號，經過隔離傳輸，輸出一路標準的4~20mA電流信號。并且，以繼電器輸出方式提供一組（或兩組）報警信號。

·?該信號報警設定器是集信號傳輸、隔離、信號輸出報警功能一體的多功能接口儀表

?·可以通過報警設定器前面板上的USB接口連接計算機。通過軟件組態設定報警值。報警方式可設定，如高/低報警，常開/常閉。本報警設定器出廠默認設置為繼電器觸點常開。報警時繼電器觸點吸合，儀表面照出第松警接三行離正常時能點斷開，儀表面板上的報警指示燈不亮。

·直流電源供電方式，供電電源-輸入-輸出以及各通道之間隔離。

·采用標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。

?●輸入

輸入信號∶4~20mA

輸入阻抗∶24Ω

?給變送器的配電∶20mA時，≥18V（出廠默認）

最大輸入電流∶約24mA

●輸出

?輸出信號∶4~20mA，1-5V?

負載電阻∶4-20mA 輸出時，≤550Ω（出廠默認）

                1-5V輸出時，≥100KΩ

輸出紋波∶<10mV p-p

●報警輸出

兩組繼電器觸點輸出

觸點容量∶24VDC，2A

負載類型∶電阻性負載

響應時間∶≤10ms?

報警點設定∶可以通過軟件設定。

回滯∶量程的1~1.5%?

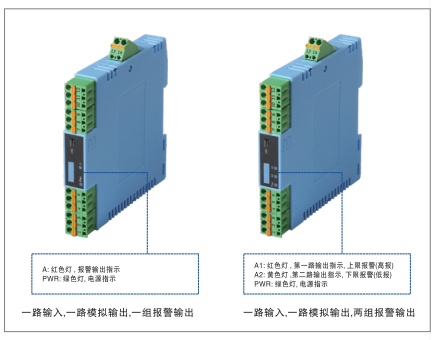

報警指示（注∶用戶訂貨時無特殊指定要求，輸出報警指示則按以下出廠默認設定），輸出報警時，儀表面板上的指示燈亮∶

A1為報警1，高限報警，≥16mA，報警時，紅燈亮。

A2為報警2，低限報警，≤8mA，報警時，黃燈亮。

●供電電源

?供電電壓范圍∶20-30VDC

額定供電電壓∶24VDC?

電流消耗（（24VDC供電，繼電器觸點吸合）∶<80mA

●綜合通用參數

標準精度∶±0.1%

溫度漂移∶±0.015%/℃?

隔離能力∶輸入-輸出-電源之間2.5KV.1min，50Hz

絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC

工作環境溫度∶-20~+60℃

儲存環境溫度∶-40~＋80℃

環境濕度范圍∶5~95%RH（無冷凝）?

電磁兼容∶符合89/336/EEC，IEC/EN61000相關要求

機殼材質/防護等級∶PC（聚碳酸脂）＋ABS材料/IP20

外形尺寸∶16x116x110（mm）?
