MS7700（MS7720）無源信號隔離器
介紹：
MS7700（MS7720）無源信號隔離器
?
一、特性
?MS7700(1入1出)、MS7720(2入2出)
·無需輔助電源的隔離器
·4-20mA輸入，4-20mA輸出?
二、技術規格
無源隔離器 ?·這是一種4~20mA電流信號輸入，4~20mA電流信號輸出的無源隔離器。使用時無需外接供電電源，其工作所需的能量來源于表示信號的電流。無源隔離器在實際應用中能有效解決信號互連可能出現的問題，同時能有效抑制信號傳輸過程中可能的干擾 ?·該無源隔離器的輸入回路-輸出回路之間電磁隔離。 ·標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。 ?●輸入? 電流信號輸入∶4~20mA? 等效輸入阻抗∶100Ω＋負載電阻（輸入為20mA時） 電壓降∶≤2V（20mA） 過載電流∶≤35mA ●輸出 輸出電流∶4-20mA?
?輸出負載電阻（RL）∶計算式 RL≤（Ui-Ud）÷0.02 輸出紋波∶<10mVp-p | ●綜合參數? 標準精度∶±0.1%（負載為100Ω） 溫度漂移∶±0.015%/℃ 響應時間∶<10ms ?隔離能力∶輸入-輸出之間2.5KV，1min，50Hz 絕緣電阻∶輸入-輸出之間≥100MΩ/500VDC 工作環境溫度∶-20~＋60℃ 儲存環境溫度∶-40~＋80℃ ?機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×104×110（mm） |

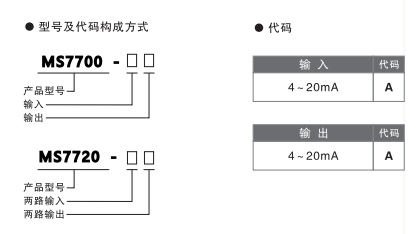

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

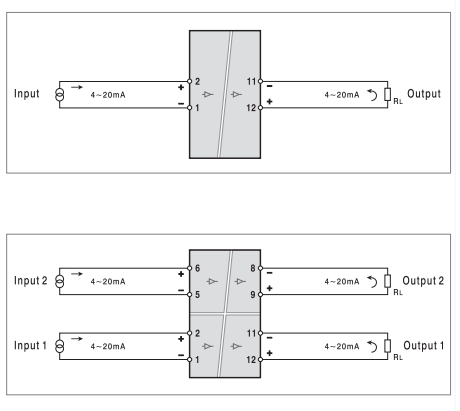

五、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
