?SWP-LCD-PID小型單色自整定控制儀（外給定或閥位控制）

       ?SWP-LCD系列PID小型單色外給定（或閥位）控制儀適用于需要進行高精度測量控制的系統，可取代放大器直接驅動執行的機構（如閥位等）。?

       SWP-LCD系列PID小型單色控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制及相對模擬量顯示，使測量值的顯示更為清晰直觀。

一、主要特點?

       1、同時輸入、顯示測量信號及閥位反饋信號?？煞謩e帶有一路模擬量控制輸出（開關量控制輸出一繼電器正轉、反轉控制）及一路模擬量變送輸出，可適用于各種測量控制場合。?

       2、自動跟隨外部給定值（或閥位反饋值）進行控制輸出（模擬量控制輸出或繼電器正轉、反轉控制輸出）。可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。?

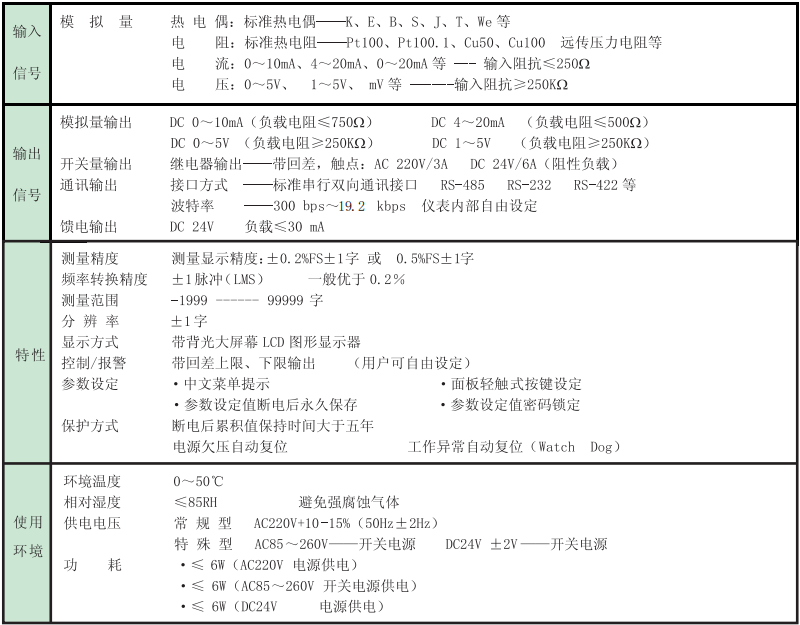

二、儀表技術參數

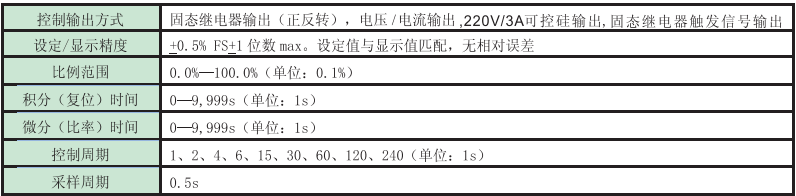

三、特殊技術參數

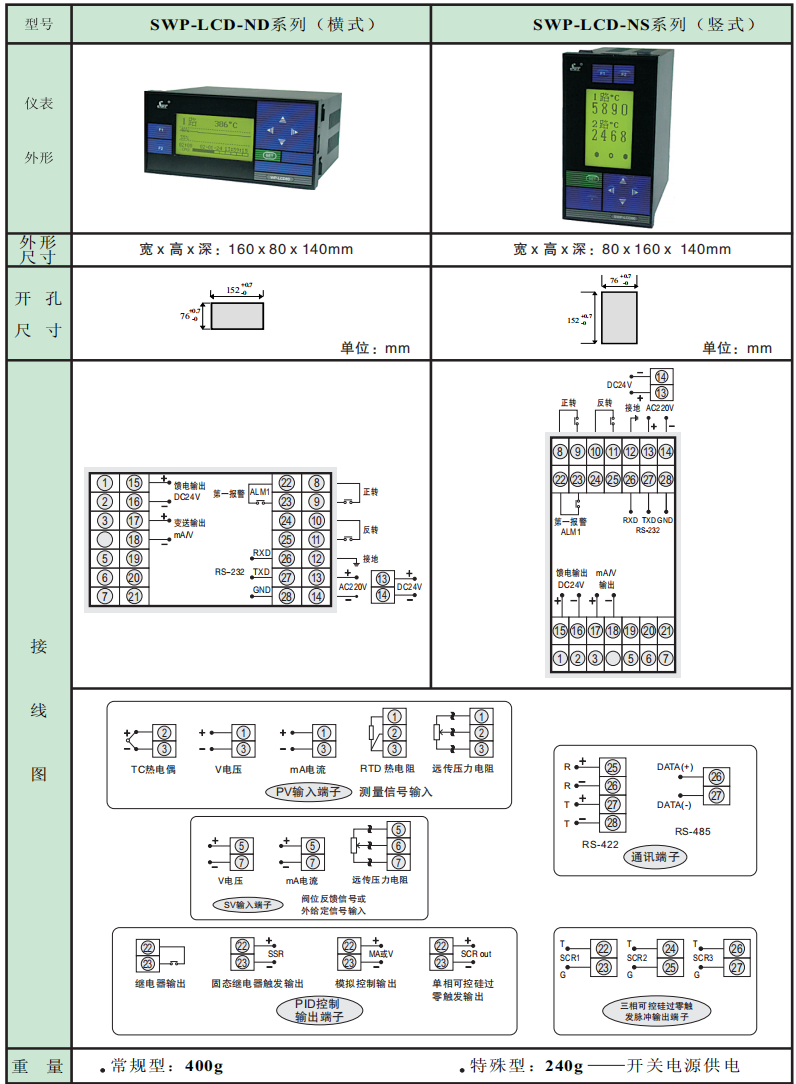

四、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）

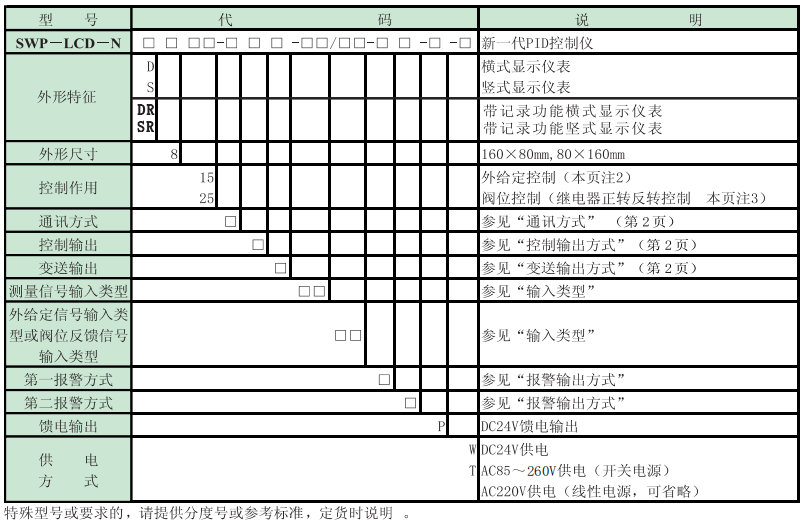

五、SWP-LCD系列PID小型單色自動演算外給定（或閥位）控制儀型譜表

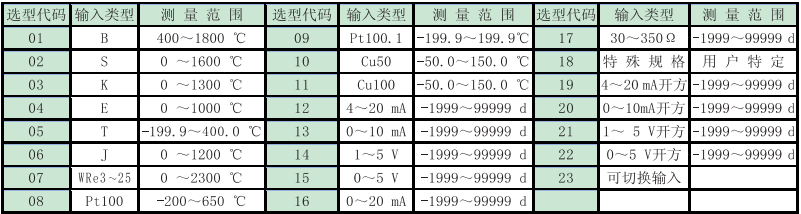

★ 輸入類型

★變送輸出方式

★通訊方式

                                                   通訊協議∶出廠時采用SWP通訊協議。?

                                                                    用戶有訂購特殊的通訊協議請在訂貨時注明。

★報警輸出方式

★控制輸出方式

★ 注1∶儀表作為閥位正反轉控制時，只能帶一個報警，上限或下限，可任意設定。

★ 注2∶外給定控制一一控制目標值由外部輸入信號給定。

★ 注3∶閥位控制-—繼電器正轉、反轉控制輸出。

?★ 注4∶控制輸出為PID或閥位控制，變送輸出為測量值對應的變送輸出。

★型號舉例∶SWP-LCD-ND815-21-08/12-HL-P-W?

                   液晶顯示PID外給定控制儀，通訊方式RS-232，輸出方式繼電器輸出，測量信號輸入類型為Pt100，外給定信號輸入類型為4～20mA，一路報警為上限報警，第二報警為下限報警，DC24V饋電輸出，供電方式為直流24V供電，無記錄功能。?
