SWP-LCD-NP小型單色64段PID可編程序控制儀

?       SWP-LCD-NP小型單色64段PID可編程序控制儀是一種智能化多功能二次儀表，可按預先設置的程序，分段對被控參量自動進行監測，控制，記錄與遠傳。適用于進行高精度多段曲線程序升/降溫控制的系統（如啤酒發酵、窯爐升溫等）?？筛鶕?jù)生產過程的要求，按照一定的曲線進行控制，最多可分六十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。

一、 儀表特點

        ?1、可分別帶有一路 PID控制輸出及一種變送輸出，可適用于各種測量控制場合。

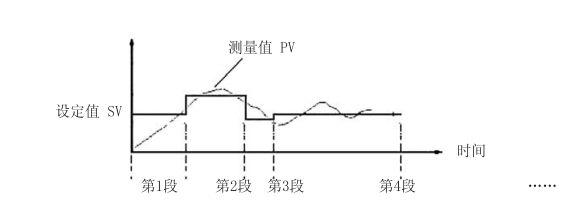

        ?2、最多可分六十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。

          3、可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑?切換。?

          4、具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

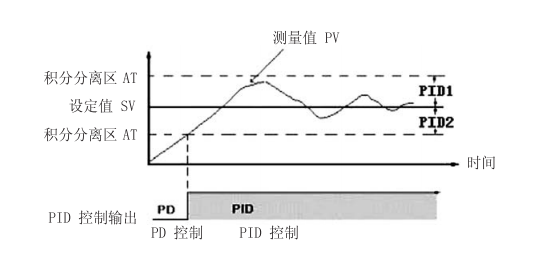

          5、采用雙區 PID控制，抑制超調，提高控制精度。

           6、曲線段可按秒、分單位運行設置，計算曲線的最小時間單位為秒。

           ?7、曲線可按北京標準時間運行，即曲線設定值可以按北京標準時間設置（如∶北方的供熱系統）。

           8、帶有閥位顯示、閥位反饋控制功能。?

           9、具有正、反轉控制輸出，不要閥門伺服放大器就可以直接控制閥門。?

         10、具有內設定（有儀表內部參數SV設定）、外設定（有外給定信號輸入，支持全可切信號輸入）功能。

         11、同屏顯示實測數據與設定曲線的記錄曲線，直觀顯示儀表的控制效果。

         12、帶有3路可組態I0輸出（報警、控制、閥門），2路可組態模擬量輸出（變送、控制）

         13、帶有動態密碼，防止用戶隨意更改參數。?

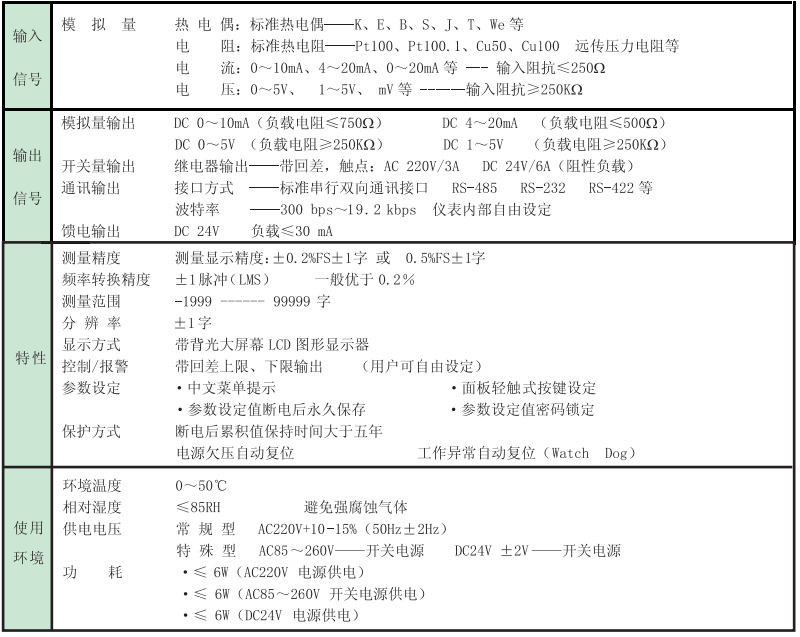

二、儀表技術參數

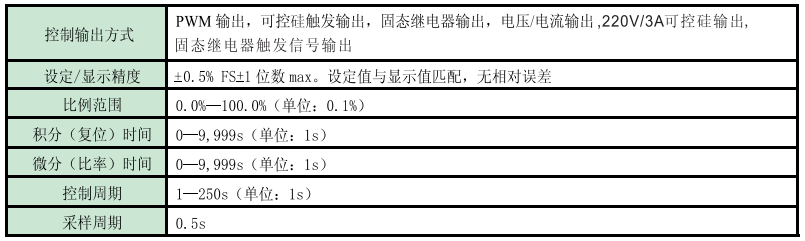

三、特殊技術參數

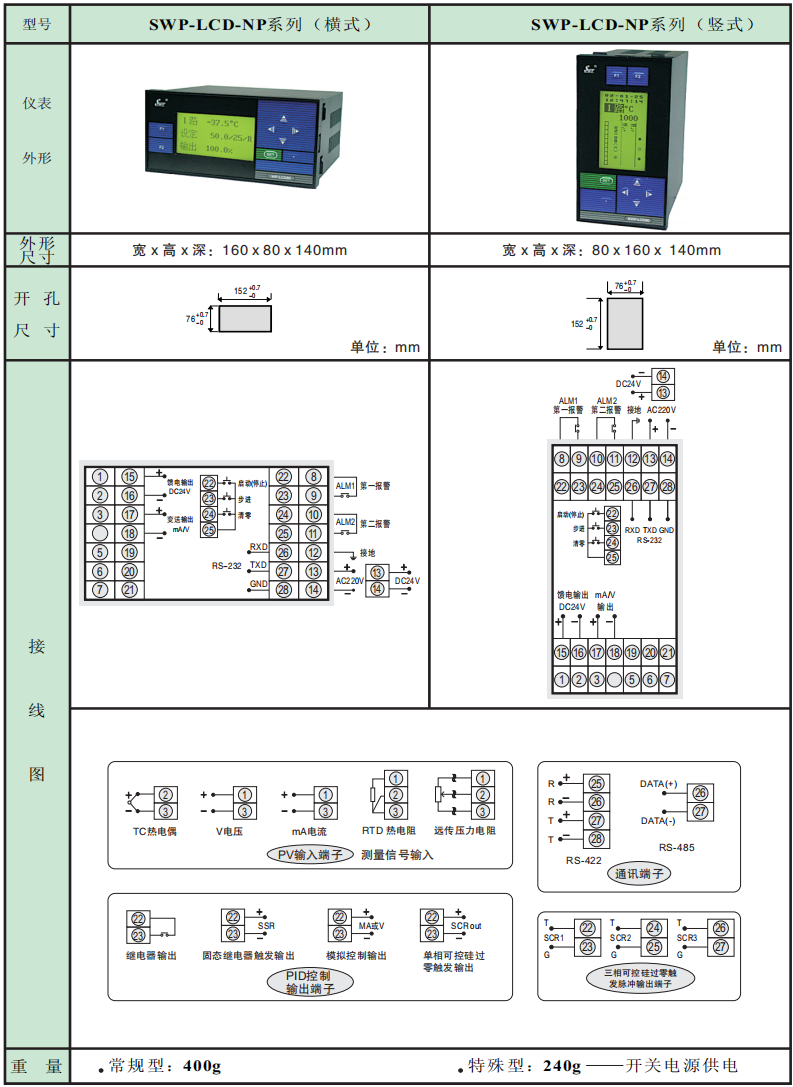

四、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）

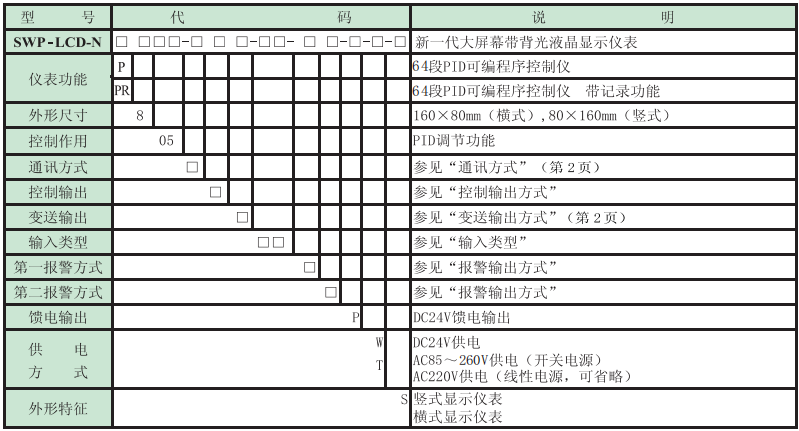

五、SWP-LCD-NP系列64段PID可編程序控制儀型譜表

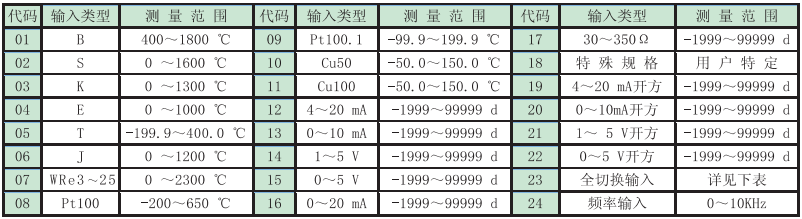

★ 輸入類型

★全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下∶

★通訊方式

                                                   通訊協議∶出廠時采用SWP通訊協議。?

                                                                    用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。

★變送輸出方式

★報警輸出方式

★控制輸出方式

★型號舉例∶①SWP-LCD-NP805-21-09-HL-P-W-S

                   ?通訊方式為 RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，一路報警為上限報警，第二報警為下限報?警，DC24V饋電輸出，DC24V 供電，豎表。

                   ②SWP-LCD-NP805-81-08-LH-P-T

                   ?通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100,一路報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90~265V供電（開關電源），橫表。?
