SWP-LCD-NLQ小型單色智能化防盜型熱量積算記錄儀

       ?SWP-LCD-NLQ小型單色熱量積算無紙記錄儀集流量/熱量積算與記錄于一體，是一種智能化的多功能二次儀表，，適合對熱水的流量熱量進行過程監測，總量累積。

一、儀表特點

       1、豐富的熱量積算軟件。

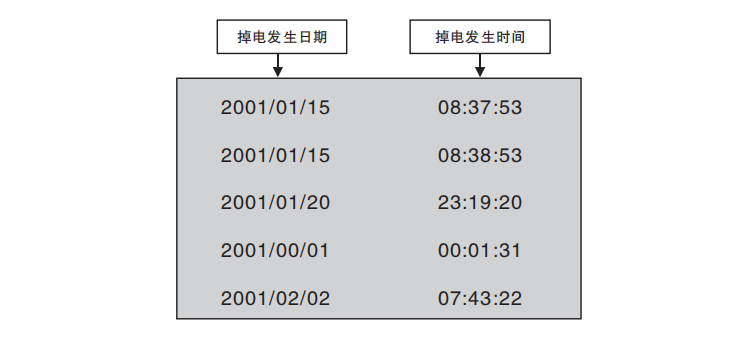

       2、強化管理的防盜及防掉電記錄功能。?

       3、可接3路被測信號∶入口溫度、出口溫度、流量。

       4、記錄間隔∶1秒-4分鐘之間共有有擇9檔可供選擇。

       ?5、打印功能∶可外接面板式、臺式微型打印機，可打印實數數據、歷史數據或曲線。

       6、通訊功能∶可讀實時數據、設置數據、歷史記錄數據。

       7、報警功能∶3個可組態報警輸出。

       8、變送功能∶2個可組態變送輸出。

       ?9、流量信號∶可支持多種流量傳感器信號（如∶差壓、渦街、渦輪等）。

      10、可實現壓力定值補償。?

      11、畫面組態∶共有2個畫面可供用戶組態，同屏顯示各種參量。

      12、累積精度0-9999999字。

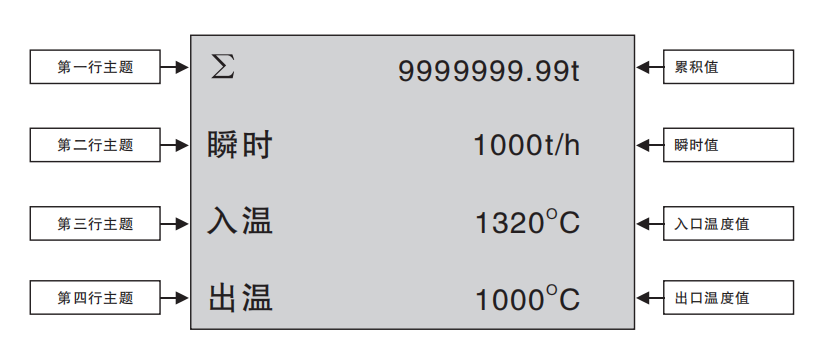

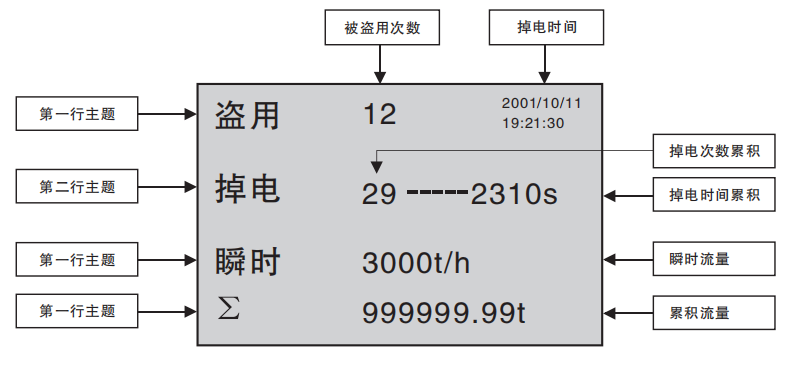

      13、具有多種畫面顯示格式如下∶?

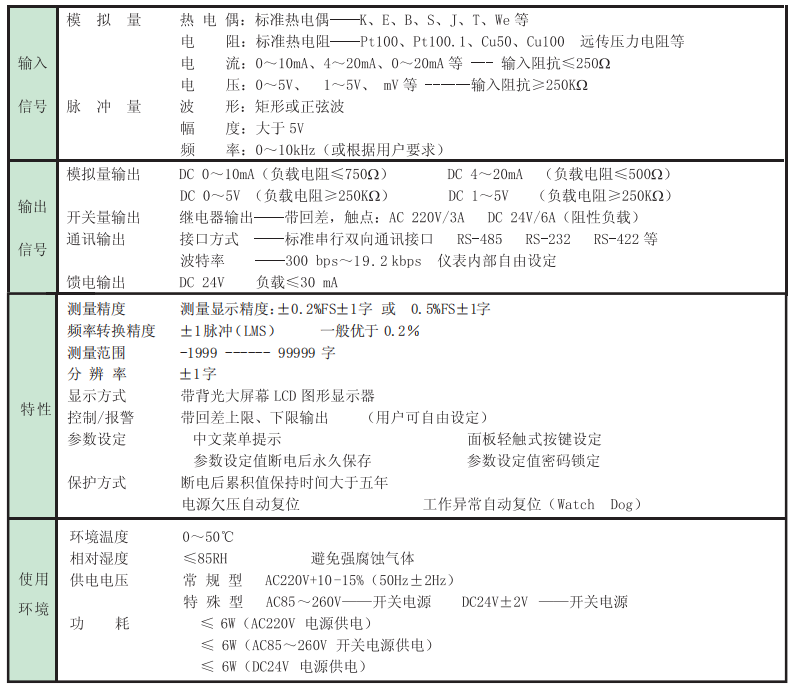

二、儀表技術參數

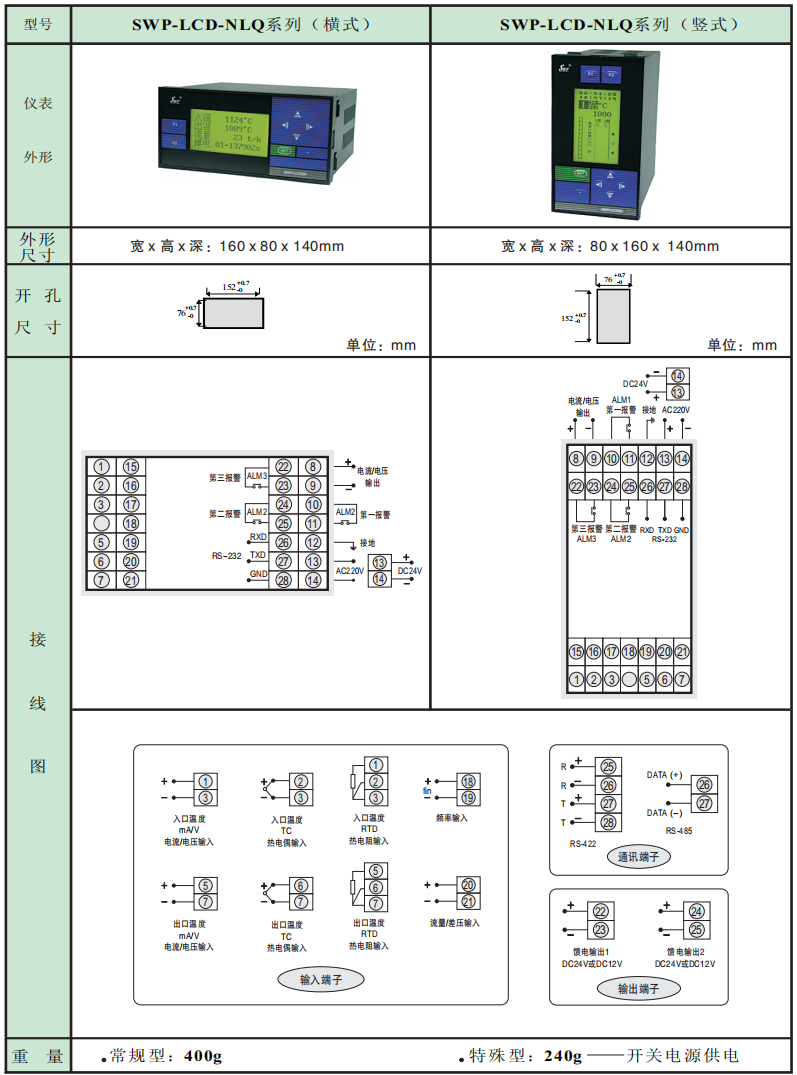

三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）

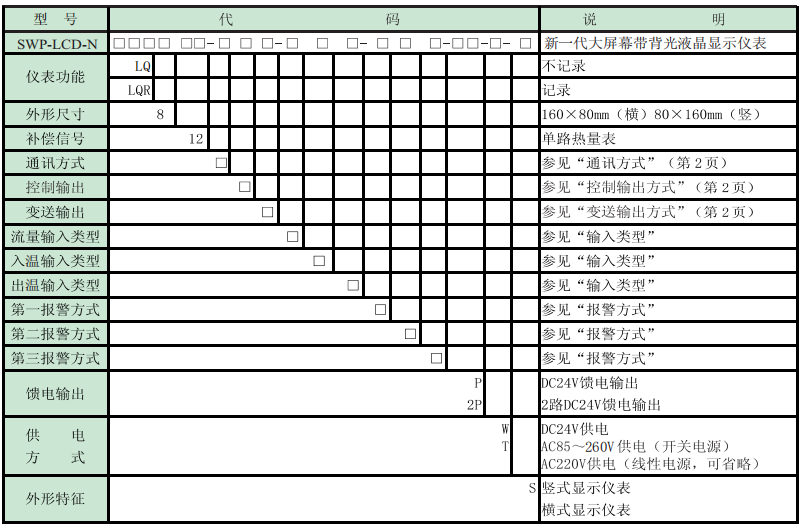

四、SWP-LCD-NLQ儀表型譜表

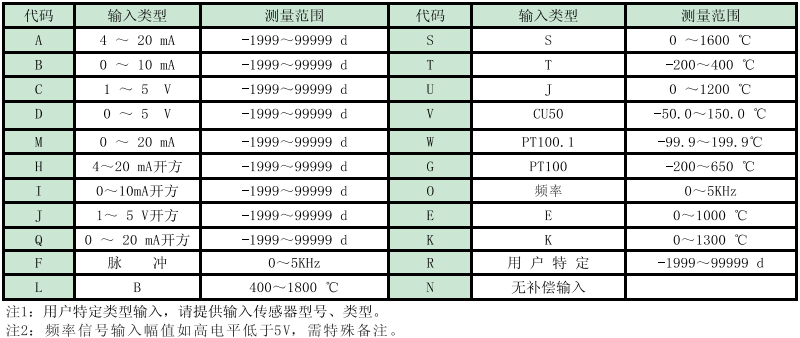

★ 輸入類型

★通訊方式

                                                   通訊協議∶出廠時采用SWP通訊協議。?

                                                                    用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。

★變送輸出方式

★報警方式

★控制輸出方式

★型號舉例∶①SWP-LCD-NLQ812-21-AAA-HL-P-W-S?

                   不記錄，單路熱量表，通訊方式為RS-232，輸出方式為繼電器輸出，差壓輸入類型為4~20mA，入口輸入類型4～20mA，出口輸入類型4～20mA，一路報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。

                    ?②SWP-LCD-NLQR812-81-ABC-LH?帶記錄，單路熱量表，通訊方式為RS-485，輸出方式為繼電器輸出，流量輸入類型為4~20mA，入口輸入類型0~10 mA，出口輸入類型1～5V，一路報警為下限報警，第二報警為上限報警，AC220V供電，橫表。?
