雙金屬溫度計

1、雙金屬溫度計的應用

　　雙金屬溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無汞害、指示清晰，堅固、耐振。儀表全部采用不銹鋼材料，具有良好的防水、耐腐性能。廣泛應用于石油、化工、冶金、紡織、食品等工業。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。

2、特點

　　現場顯示溫度，直觀方便
　　安全可靠，使用壽命長
　　多種結構形式，可滿足不同要求

3、工作原理

　　雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。

4、主要技術參數

　　產品執行標準：JB/T8803-1998；GB3836-83
　　標度盤公稱直徑：60、100、150
　　精度等級：1.0、1.5
　　熱響應時間：≤40s
　　防護等級：IP55
　　角度調整誤差：角度調整誤差應不超過其量程的1.0％
　　回差：雙金屬溫度計回差應不大于基本誤差限的絕對值。
　　重復性：溫度計重復性極限范圍切應不大于基本誤差限絕對值的1／2。

5、測溫范圍

6、正常工作大氣條件

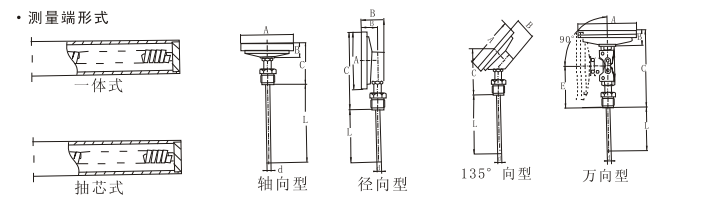

7、測量端形式

8、外形尺寸

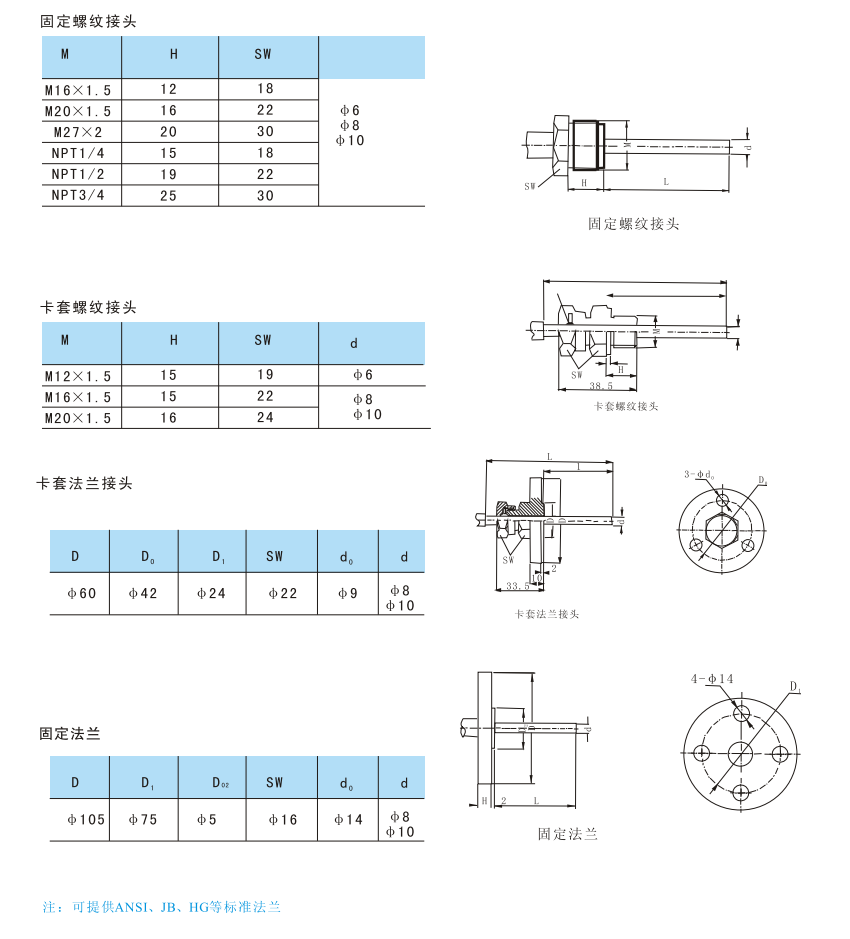

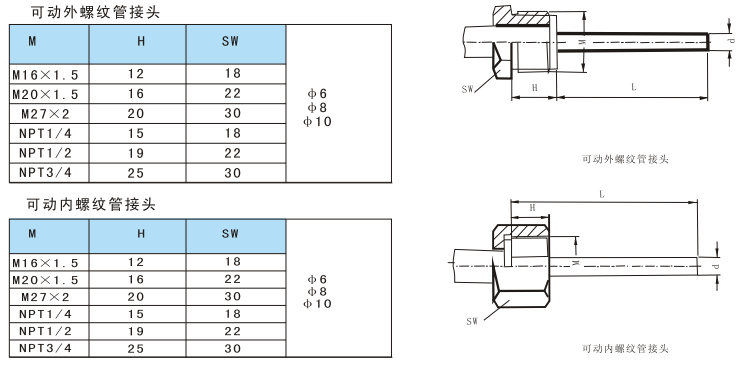

9、安裝固定形式

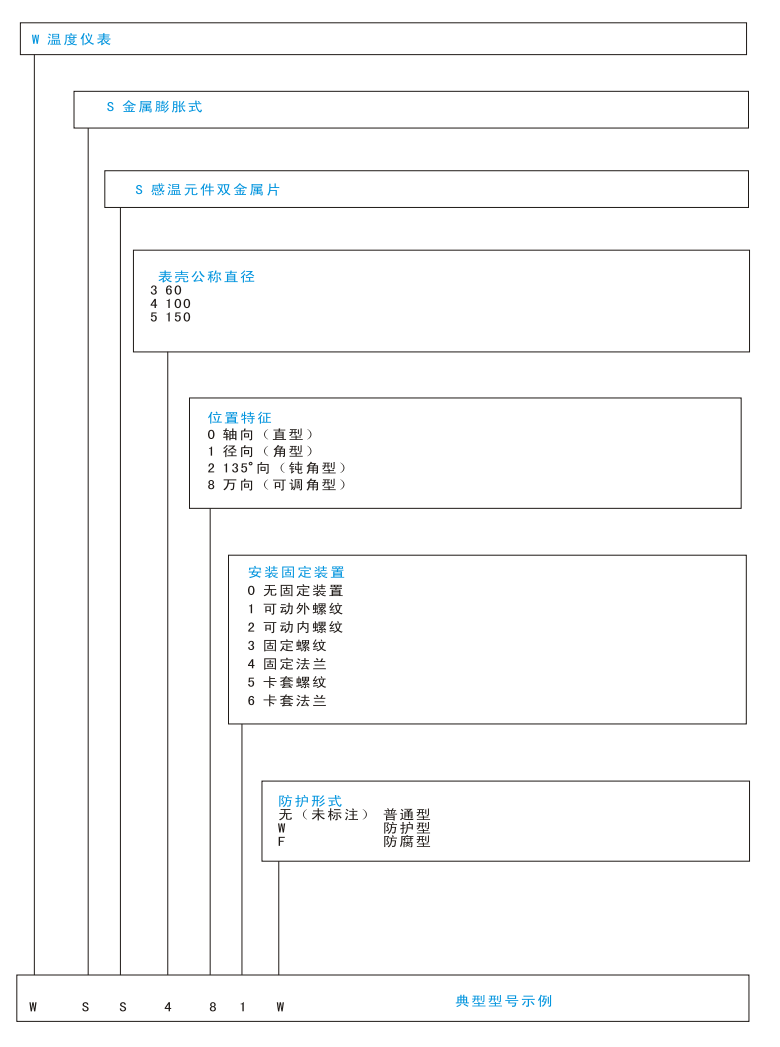

10、雙金屬溫度計型號命名方式

11、型號及規格

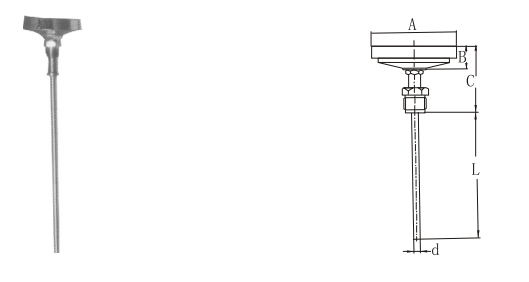

　　軸向型雙金屬溫度計

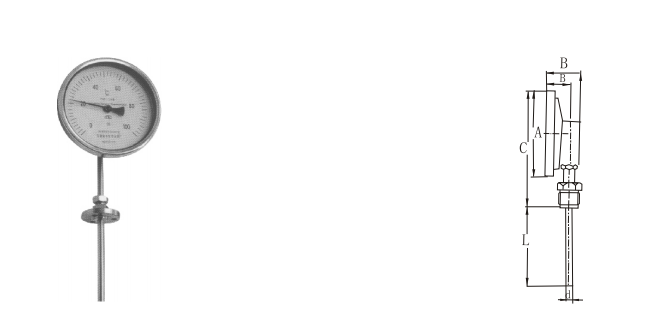

　　徑向型雙金屬溫度計

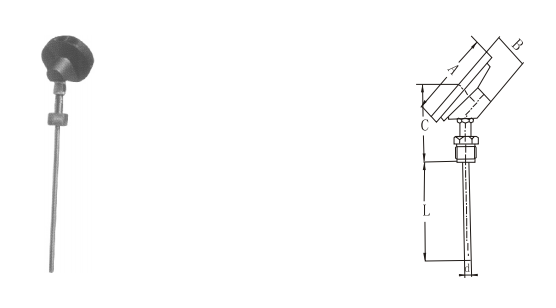

　　135o向型雙金屬溫度計

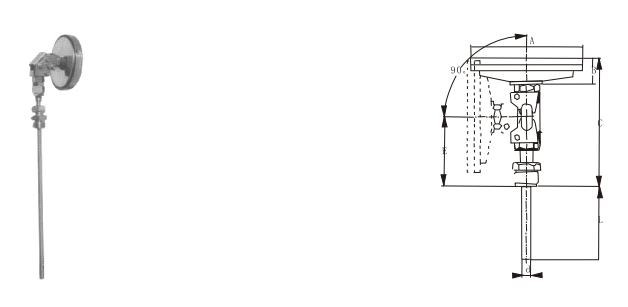

　　萬向型雙金屬溫度計

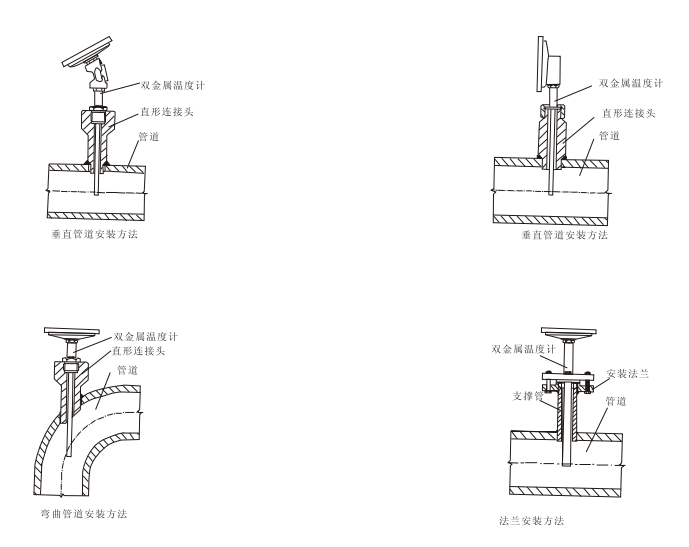

12、安裝方式

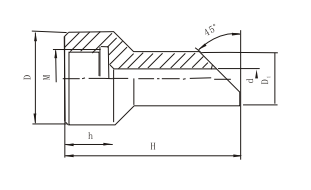

13、直形連接頭規格

14、雙金屬溫度計的選型須知

1. 　　型號

2. 　　表盤直徑

3. 　　精度等級

4. 　　安裝固定形式

5. 　　測溫范圍

6. 　　長度或插入深度

　　例A：萬向型雙金屬溫度計，表盤直徑100，測溫范圍0-400℃，1.5級，活動外螺紋 M27x2，長度450mm，WSS-481，0-400℃，L=450mm，M27x2
