MS7921熱電阻輸入信號隔離器（智能型二入二出）
介紹：
MS7921熱電阻輸入信號隔離器（智能型）
?
一、特性
2入2出?
·適用于Pt100，Cu50等熱電阻輸入
·可編程設定輸入類型和量程范圍
·隔離輸出4-20mA或1-5V??
二、技術規格
·接受熱電阻信號輸入，經過隔離變送輸出標準的直流信號至控制系統或其它儀表。 ·?是智能型的熱電阻溫度變送器，有USB編程接口，可以用適配電纜連接這個溫度變送器和PC機，在PC機上通過軟件編程設定輸入的熱電阻類型和測量范圍。 ·?雙通道，兩路通道輸入，兩路通道輸出。該溫度變送器采用獨立的直流電源供電，供電電源-輸入-輸出以及各通道之間屆離。? ·標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。? ·可以與單元組合儀表及DCS、PLC等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。? ●輸 入? （可以通過PC 機及軟件編程設定） 熱電阻∶P1100、Cu50等? 溫度量程范圍∶根據連接的傳感器類型（參見量程表） 熱電阻傳感器連接形式∶2線制或3線制 允許導線電阻∶每條導線在100Ω以下 ●輸出? 輸出信號∶4~20mA，1-5V，或其它指定信號 負載電阻∶4~20mA 輸出時，≤550Ω（出廠默認）? 1-5V輸出時，≥100KΩ | ● 供電電源 ?供電電壓范圍∶20-30VDC 額定供電電壓∶24VDC? 電流消耗（24VDC供電時）∶<58mA ●綜合參數 ?標準精度∶±0.1%（（參見熱電阻類型、量程及測量誤差表） 溫度漂移∶基本誤差/10℃ 響應時間∶< 10ms? 隔離能力∶輸入-輸出-電源之間2.5KV，1min，50Hz 絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC 工作環境溫度∶-20~＋60℃ 儲存環境溫度∶-40~＋80℃ ?機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×116×110（mm） |

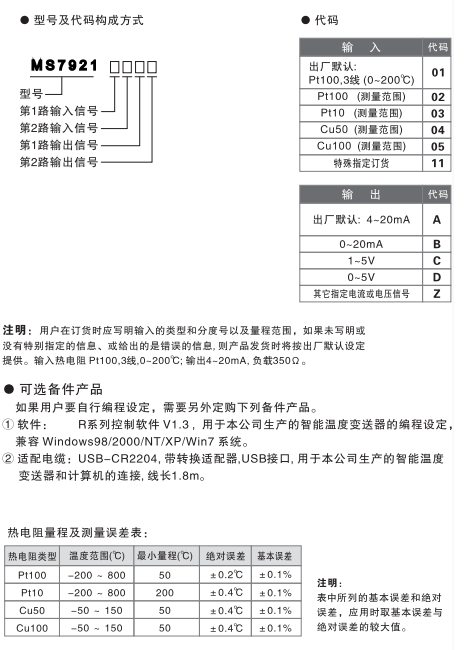

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

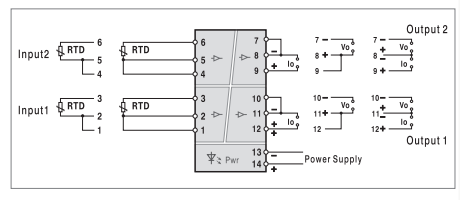

五、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
