MS7911(MS7912)?熱電偶輸入信號隔離器(支持輸出回路供電)
介紹：
熱電偶輸入信號隔離器(支持輸出回路供電)
?
一、特性
MS7911(1入1出)、MS7912(1入2出?)
·適用于K、E、S、B等熱電偶
·輸出4-20mA
?·獨立的直流電源供電，并支持輸出回路供電
二、技術規格
·適用于熱電偶或其它毫伏信號輸入，經過隔離，轉換為標準的4~20mA電流信號輸出到控制系統或其它儀表。 ·該熱電偶溫度變送器采用獨立的直流電源供電，并支持輸回路供電，供電電源-輸入-輸出之間隔離。 ?·標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。 ?●輸入? 輸入熱電偶∶K;E;S;B;R;T;N;W;J等各型熱電偶 可選毫伏信號輸入∶-5-+60mV 范圍; 最小毫伏量程∶3mV ●輸出? 輸出電流∶4-20mA 輸出回路供電電壓（Ue）∶12-35V 電壓降（Ud）∶5V? 輸出負載電阻（RL）∶計算式 RL≤（Ue-Ud）÷0.02 輸出紋波∶<10mVp-p? 〈注明∶輸出回路供電電壓的選擇應根據負載大小確定，過高電壓且負載很小時，將會加重隔離器的發熱狀況。） | ● 供電電源 ?供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC? 電流消耗（24VDC供電時）∶<30mA（1入1出）? <42mA（1入2出）? 標準精度∶±0.1%（參見熱電偶類型、量程及測量誤差表） 冷端溫度誤差∶±1℃ 冷端溫度補償范圍∶-5~+60℃ （冷端補嘗電阻已安裝在溫度變送器內部） 溫度漂移∶基本誤差 /10℃ 響應時間∶<10ms 補償溫度穩定時間∶< 1min ?隔離能力∶輸入-輸出-電源之間2.5KV，1min，50Hz 絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC? 工作環境溫度∶-20~＋60℃ 儲存環境溫度∶-40~＋80℃? 機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×116×110（mm）? |

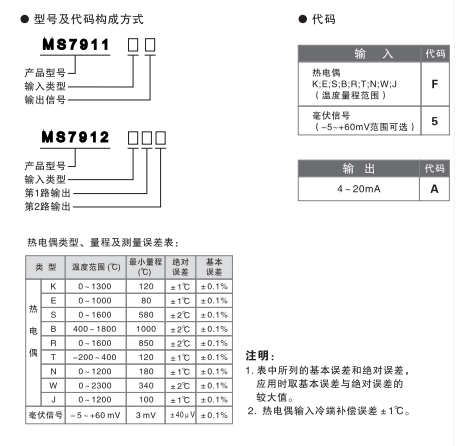

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

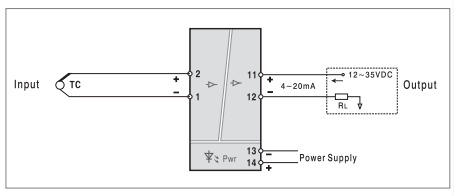

五、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
