MS6974熱電偶或熱電阻輸入隔離式安全柵（智能型/一入一出）

一、特性

· 1入1出

· 本安輸入

· 適用于熱電偶或熱電阻

· 可以編程設定輸入類型和量程范圍

· 隔離輸出4～20mA 或 1~5V

二、概述

1、該隔離安全柵適用于現場危險區域的熱電偶或熱電阻信號輸入，經過隔離, 轉換為標準直流信號 , 輸出到安全區的控制系統或其它儀表。

2、是智能型的溫度變送隔離安全柵, 有USB接口 , 可以通過PC機和控制軟件編程設定輸入的熱電阻類型和量程范圍。

3、單通道 , 一路輸入 , 一路輸出。采用獨立的直流電源供電 , 供電電源-輸入-輸出之間隔離。

4、可以與單元組合儀表及 DCS、PLC 等系統配套使用 , 廣泛用于工業生產過程的各種溫度檢測和控制系統。

5、標準35mmDIN 導軌卡式安裝?？砂尾宓慕泳€插頭端子, 彈簧壓緊連接。

三、技術規格

● 輸入(本安)

輸入信號類型:

熱電阻Pt100,Cu50,Cu100等

熱電偶K,E,S,B,R,T,N,J等

測量范圍：取決于所用傳感器類型

(輸入信號類型和量程范圍可編程設定, 儀表出廠前或已按用戶的要求進行了設定。 詳見儀表標簽或機殼上印制的數據)

● 輸出

輸出信號：4~20mA, 1~5V , 或其它指定信號

負載電阻：電流4~20mA或4~20mA輸出時, ≤550Ω

電壓1~5V、0~5V或0~10V輸出時, 負載≥ 100KΩ

  輸出紋波： < 10mV p-p

● 供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

最大電流消耗：< 35mA

● 常規綜合參數

標準精度：±0.1%(參見輸入類型/量程范圍及測量誤差表)

導線電阻：熱電阻三線輸入, ≤10Ω/線

導線電阻影響：熱電阻三線輸入, <0.005%/Ω

冷端補償精度：±1℃ (補償范圍 -15~+75℃)

溫度漂移：±0.05%FS/10℃

響應時間：<1s

上電穩定時間：<5s

  隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz

機殼材質：PC(聚碳酸脂)材料

外形尺寸：16×116×110(mm)

工作環境溫度： -20～＋60℃

儲存環境溫度：-40～＋80℃

適用于連接的現場設備及所處危險區域：熱電偶或熱電阻

0區、1區、2區；IIA、IIB、IIC。

● 防爆認證參數

防爆等級標志:[ExiaGa]IIC 最大安全電壓(Um)：250VAC/DC

  (端子1-2) Uo: 4.6V Io：40mA Po：0.05W Lo：14 mH Co：100μF

(端子2-3) Uo: 4.6V Io：290mA Po：0.34W Lo：0.21mH Co：100μF

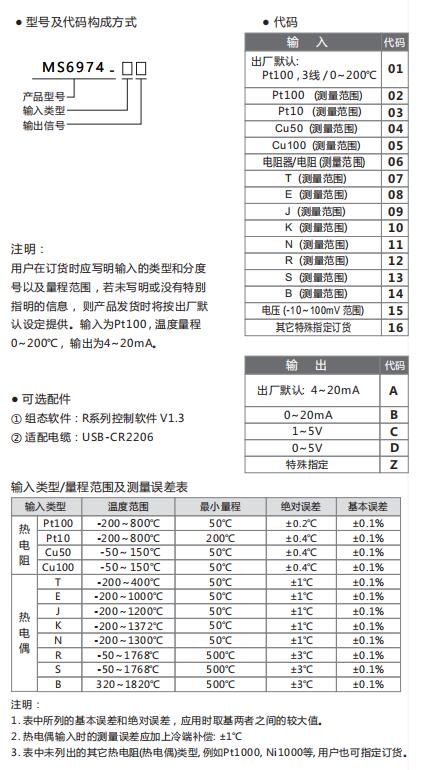

四、型號代碼

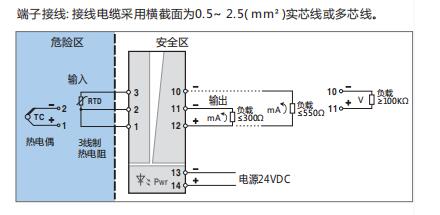

五、端子接線圖
