MS6915熱電偶輸入隔離式安全柵（智能型/一入二出）

一、特性

· 1入2出

·本安輸入

· 適用于K、E、S、B 等熱電偶

· 可以編程設定輸入類型和量程范圍

· 隔離輸出4～20mA 或 1~5V

二、概述

1、該隔離安全柵適用于現場危險區域的熱電偶信號輸入，經過隔離 , 轉換為標準的電流或電壓信號輸出至安全區的控制系統或其它儀表。

2、是智能型的溫度變送隔離安全柵, 可以通過PC機和控制軟件編程設定輸入的熱電偶類型和量程范圍。

3、一路輸入 , 兩路輸出。該隔離安全柵采用獨立的直流電源供電 供電電源-輸入-輸出之間隔離。

4、該溫度變送隔離安全柵可以與單元組合儀表及 DCS、PLC 等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。

5、標準35mmDIN 導軌卡式安裝?？砂尾宓慕泳€(xiàn)插頭端子 , 彈簧壓緊連接。

三、技術規格

● 輸入(本安)

輸入類型：K、E、S、B、R、T、N、W、J 等各型熱電偶

溫度量程范圍：取決于所用傳感器類型 (參見量程表)

毫伏信號：－10～+100mV 范圍

最小毫伏量程：5mV

● 輸出

輸出信號：4～20mA,1～5V, 或其它指定信號

負載電阻：電流4~20mA或4~20mA輸出時, ≤550Ω

電壓1~5V、0~5V或0~10V輸出時, 負載≥100KΩ

● 供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

最大電流消耗：<35mA

● 常規綜合參數

標準精度：±0.1%(參見熱電偶量程及測量誤差表)

冷端補償精度：±1℃ (補償范圍 -15~+75℃)

(冷端補嘗電阻已安裝在該隔離安全柵內部)

溫度漂移：基本誤差 /10℃

響應時間：<1s

隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC

機殼材質：PC(聚碳酸脂)材料

外形尺寸：16×116×110(mm)

工作環境溫度： -20～＋60℃

適用于連接的現場設備及所處危險區域：熱電偶溫度傳感器

0區、1區、2區；IIA、IIB、IIC

● 防爆認證參數

防爆等級標志:[Exia Ga]IIC

最大安全電壓(Um)：250VAC/DC

(端子1-2) Uo: 4.6V Io: 40mA Po: 0.05W Lo: 14 mH Co: 100μF

(端子2-3) Uo: 4.6V Io: 290mA Po: 0.34W Lo: 0.21mH Co: 100μF

四、型號代碼

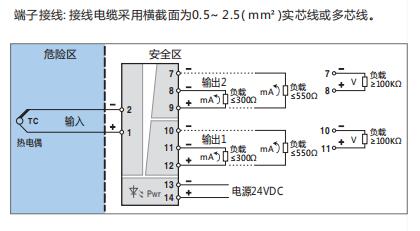

五、端子接線圖
