·將頻率信號輸入隔離處理，變送輸出與輸入的頻率信號成線性關系的直流電流或電壓信號。

?·本頻率信號隔離變送器采用獨立的直流電源供電方式。

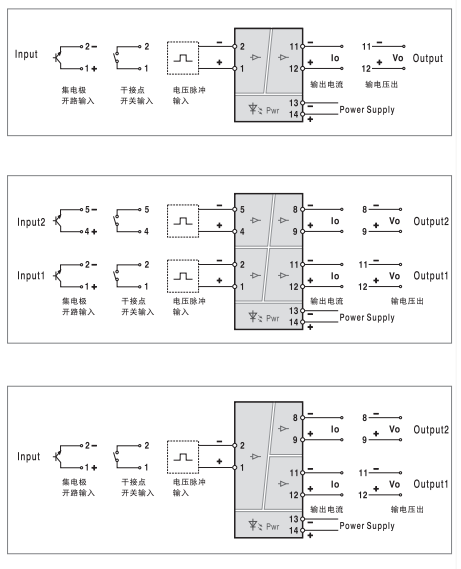

● 輸 入

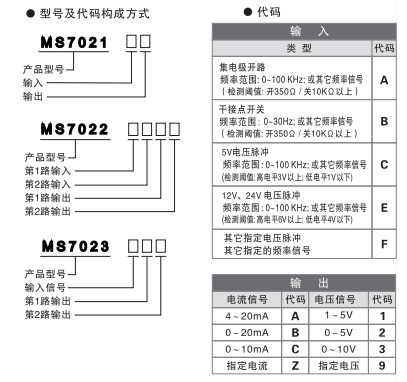

輸入形式（可選）∶

A. 集電極開路?輸入頻率范圍∶0~100 KHz;或其它頻率信號

    最小脈沖寬度∶4us以上（高電平/低電平）

    檢測電壓/電流∶5V DC/2mA DC

    檢測閾值∶開350Ω以下;關10KΩ以上

B. 干接點開關?輸入頻率范圍∶0~30HZz;或其它頻率信號

    最小脈沖寬度∶10ms以上（ON/OFF）

    檢測電壓/電流∶5V DC/2mA DC

    檢測閾值∶開350Q以下;關10KQ以上

C. 電壓脈沖?

    輸入頻率范圍∶0~100 KHz;或其它頻率信號

    ?輸入電壓脈沖∶5V、12V、24V（注∶以訂貨時選定的為準）

    最小脈沖寬度∶4us以上（高電平/低電平）

    檢測閾值∶電壓脈沖為5V時，?

                    高電平（VH）3V以上;低電平（VL）1V以下

                    電壓脈沖為12V或24V電壓脈沖時，

                    高電平VH）6V以上;低電平（VL）4V以下

輸入阻抗∶10KΩ以上

端子間最大輸入電壓∶±50V

● 輸 出?

輸出信號∶4~20mA;1~5V;或其它指定信號

負載電阻∶4-20mA輸出時，≤550Q（出廠默認）

                ?1~5V輸出時，≥100KΩ

● 供電電源?

供電電壓范圍∶20~30VDC

額定供電電壓∶24VDC?

電流消耗（24VDC供電時）∶<30mA（1入1出）?

                                            <40mA（1入2出）

                                            <48mA（2入2出）

● 綜合參數

標準精度∶±0.2%

溫度漂移∶基本誤差/10℃

響應時間∶<10ms?

隔離能力∶輸入-輸出-電源之間2.5KV，1min.50Hz

絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC

工作環境溫度∶-20~＋60℃

儲存環境溫度∶-40~＋80℃?

機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20?

外形尺寸∶16×116×110（mm）
