開關量輸入隔離器

?·適用于觸點開關或NAMUR接近開關輸入。通過隔離，輸出為繼電器觸點（或晶體管、電平信號）。

·輸入線路故障檢測功能（可選）。

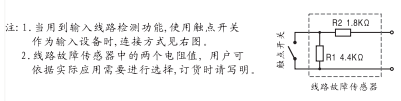

?·對于有輸入線路故障檢測功能的開關量隔離器，當檢測到有線路故障時，儀表面板上的線路故障指示燈LED亮紅色。?（說明∶當用到線路檢測功能時，如果需要使用機械觸點開關作為輸入設備，必須在輸入回路中連接線路故障傳感器，以避免開關量隔離器將機械觸點開關正常的通斷誤當做輸入回路的斷路或短路故障。）

?·當選擇沒有線路故障檢測功能的開關量隔離器，儀表面板上沒有線路故障指示燈。

?·一路輸入，兩路輸出。

?·采用獨立的直流電源供電，供電電源-輸入-輸出以及各通道之間隔離

·標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。?

● 供電電源

?供電電壓范圍∶20-30VDC

額定供電電壓∶24V DC?

電流消耗（24VDC供電，繼電器輸出）∶<38 mA?

● 輸入

?觸點開關或符合DIN 19234的NAMUR接近開關。

開路電壓∶8V±0.5V

開關閾值∶1.2~2.1mA

回滯∶0.2mA（典型值）

?線路故障時，斷路電流∶<0.1mA;短路電流∶>4mA?

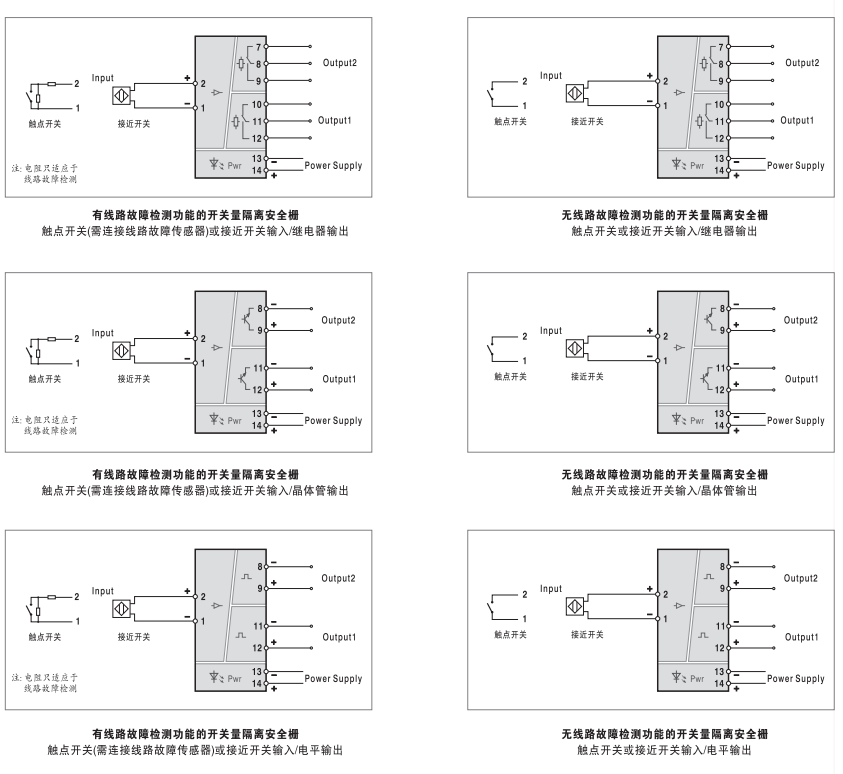

●輸出

?輸出類型∶①繼電器觸點;②晶體管;③電平信號

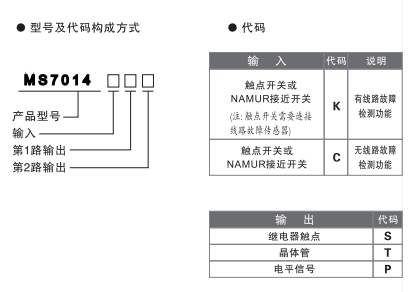

（訂貨時請選擇輸出類型）

①繼電器觸點

?觸點特性∶24VDC，2A;

負載類型∶電阻性負載

響應時間∶≤10ms

② 晶體管?

外部供電電壓∶≤40V

驅動輸出電流∶≤40mA?

晶體管集電極輸出  高電平∶Vcc;低電平∶≤2.5V

晶體管發射極輸出  高電平∶Vcc-2.5V;低電平∶≤0.5V

③電平信號

?高電平∶4.5V~5.5V

低電平∶≤0.5V

高電平驅動能力∶≤20mA

● 輸入/輸出特性說明 （同相控制）?

儀表出廠的設定狀態為輸入與輸出同相，即輸入開關吸合，輸出繼電器也吸合（如果是晶體管輸出，則晶體管導通∶如果是電平信號輸出，則輸出為高電平信號）。儀表面板上的輸出狀態指示燈亮。

?● 線路故障檢測

?本儀表出廠設定為∶當檢測到輸入線路故障時，儀表面板上的故障檢測指示燈亮，輸出繼電器觸點為松開狀態（如果是晶體管輸出，則晶體管不導通;如果是電平信號輸出，則輸出為低電平信號）。?

●儀表指示燈?

LFD為輸入線路故障指示燈（燈亮為線路故障發生時）

OUT1為第一路輸出狀態指示燈（燈亮為繼電器觸點吸合時）

OUT2為第二路輸出狀態指示燈（燈亮為繼電器觸點吸合時）

POWER為電源指示燈（燈亮為儀表通電）?

（注∶如果選擇是沒有故障檢測功能的儀表，則沒有LFD指示燈。）?

●綜合參數

?隔離能力∶輸入-輸出-電源之間2.5KV.1min，50Hz

絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC

工作環境溫度∶-20~＋60℃

儲存環境溫度∶-40~＋80℃

環境濕度范圍∶5~95%RH（無冷凝）

外殼材料∶PC（聚碳酸脂）+ABS材料

防護等級∶IP 20?

外形尺寸∶16×116x110（mm）?
