MS6930開關量輸出隔離式安全柵（二入二出）
介紹：
MS6930開關量輸出隔離式安全柵（二入二出）
一、特性
· 2入2出
· 本安輸出,12V/45mA
· 適用于驅動電磁閥、報警器、發光二極管等設備
二、概述
· 該隔離安全柵適用于將安全區的電源通過觸點開關(或晶體管、邏輯電平信號 ) 控制,輸出隔離的邏輯電壓信號。驅動危險區的現場本安設備，如電磁閥、報警器等本安設備以及其它沒有能量?jī)?chǔ)存的簡單設備。
· 采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
· 標準35mmDIN 導軌卡式安裝。可拔插的接線插頭端子 , 彈簧壓緊連接。
三、技術規格
● 輸入 輸入類型: 適合觸點開關、晶體管或邏輯電平信號 A. 選擇觸點開關： 輸入開關閉合 ≤5V ; 輸入開關斷開 15V~30 輸入電流 ≤3mA / 24V 開關延時≤2ms B. 選擇晶體管：電氣容量 30VDC,100mA C. 選擇電平信號：高電平≥ 4.5V / 低電平 ≤1V 輸入特性: 輸入開關閉合或晶體管導通, 向危險區設備供電。 輸入開關斷開或晶體管不導通, 不向危險區設備供電。 ● 輸出 (本安) 輸出特性曲線(見下圖)： zui小輸出電壓：45mA時,12V zui大輸出電壓：24V zui大輸出電流：45mA
| ● 供電電源 供電電壓范圍：20～30VDC 額定供電電壓：24VDC 電流消耗(24VDC供電, 45mA輸出)：< 75mA (1入1出) < 110mA(2入2出) ● 常規綜合參數 隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz 絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC 機殼材質：PC(聚碳酸脂)材料 外形尺寸：16×116×110(mm) 工作環境溫度： -20～＋60℃） 適用于連接的現場設備及所處危險區域：電磁閥、報警器、發 光二極管或其它本安設備 0區、1區、2區；IIA、IIB、IIC。 ● 防爆認證參數 防爆等級標志:[Exia Ga]IIC zui大安全電壓(Um)：250VAC/DC (1-2,4-5) Uo: 24V Io: 151mA Po: 0.91W Lo: 1.1mH Co: 0.09μF |
四、型號代碼

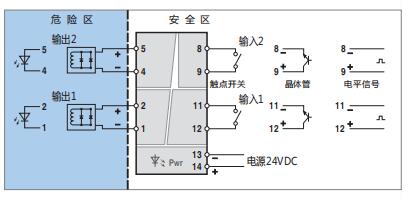

五、端子接線圖
端子接線: 接線電纜采用橫截面為0.5~ 2.5( mm2)實芯線或多芯線。
