?MS7710（MS7721）直流電流輸入兩線制信號隔離器（回路供電）
介紹：
MS7710（MS7721）直流電流輸入兩線制信號隔離器
?
一、特性
?MS7710(1入1出)、MS7721(2入2出)
·二線制供電12-28VDC
·4-20mA輸入，4-20mA輸出?
二、技術規格
·將直流電流信號4-20mA隔離傳送至控制系統或其它儀表。 ·輸入-輸出之間隔離。? ·二線制供電方式（供電電源與信號輸出為共同的兩根導線）。 ·標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。? ●輸入 ?輸入信號∶4~20mA ?●輸出? 輸出電流∶4-20mA? 輸出回路供電電源（Ue）∶12-28VDC 最小工作電壓（Ui）∶12VDC 輸出負載能力∶見下列計算圖示? 輸出負載電阻（RL）∶計算式RL≤（Ue-Ui）÷0.02 輸出紋波∶< 10mVp-p? | ●綜合參數 標準精度∶±0.1% 溫度漂移∶±0.015%/℃ 響應時間∶< 10ms 穩定時間∶≤3s? 隔離能力∶輸入-輸出之間2.5KV，1min.50Hz 絕緣電阻∶輸入-輸出之間 ≥100MΩ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40~＋80℃? 機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×104×110（mm）? |

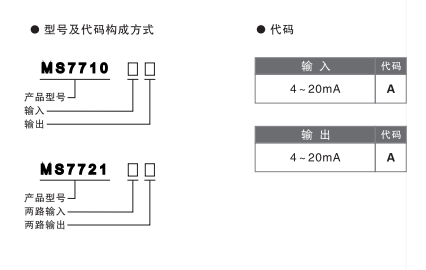

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

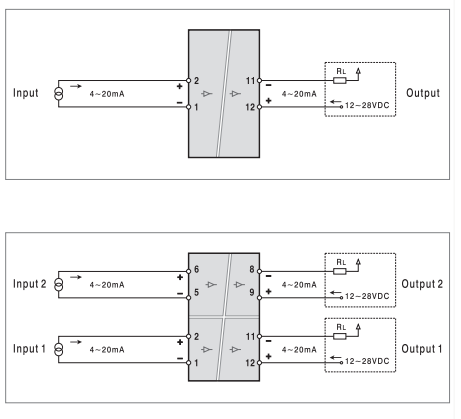

五、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
