MS7791（MS7792）熱電偶或熱電阻輸入兩線制溫度隔離器（回路供電）
介紹：
MS7791（MS7792）熱電偶或熱電阻輸入兩線制溫度隔離器
?
一、特性
?MS7791(1入1出)、MS7792(2入2出)
·適用于熱電阻或熱電偶信號輸入
·可編程設定
?·二線制供電12-42VDC?
二、技術規格
·熱電偶或熱電阻信號輸入，經過隔離，變送輸出標準的4~20mA 控制系統或其它儀表。? ·可編程設定輸入類型和測量范圍。 ·采用二線制供電方式，輸入-輸出之間隔離。 ?·可以與單元組合儀表及DCS、PLC等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。? ●輸 入 （可以通過PC 機及軟件編程設定） · 熱電阻 P100、Cu50等 溫度量程范圍∶根據連接的傳感器類型 熱電阻傳感器連接形式∶2線制或3線制 允許導線電阻∶每條導線在10Ω以下 ·熱電偶∶K;E;S;B;R;T;N;J 等 溫度量程范圍∶根據連接的傳感器類型 冷端溫度補償范圍∶-15-+75℃ （冷端補嘗電阻已安裝在溫度變送器內部） | ● 輸 出? 輸出電流∶4-20mA ?輸出回路供電電源（Ue）∶12~42VDC 最小工作電壓（Ui）∶12VDC? 輸出負載電阻（RL）∶（Ue-12VDC）÷0.02 ● 綜合通用參數 標準精度∶±0.1% 熱電偶冷端溫度誤差∶±1℃ 溫度漂移∶基本誤差/10℃ 響應時間∶<10ms? 隔離能力∶輸入-輸出之間2.5KV，1min，50Hz 絕緣電阻∶輸入-輸出之間 ≥100MΩ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40-＋80℃ 環境濕度范圍∶5-95%RH（無冷凝） 機殼材質∶PC（聚碳酸脂）材料 外形尺寸∶16×104×110（mm）? |

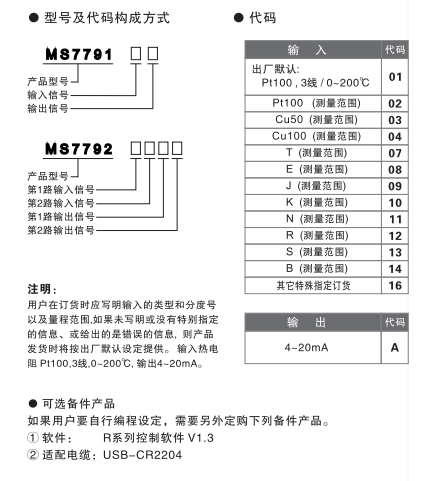

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

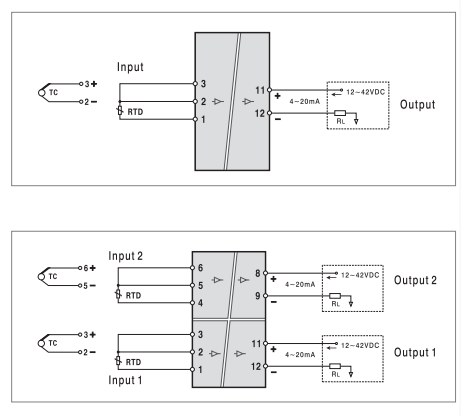

五、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
