一、概述
　　本公司開發生產的MSE系列隔離式溫度變送器，采用三線式鉑（銅）電阻測量電路，具有自補償功能，無須考慮溫度傳感器傳輸電纜的線電阻，只要三根傳輸電纜的線電阻相等，就能完全克服因溫度傳感器傳輸電纜的線電阻引起的誤差。
　　溫度變送器以其良好的性能和低廉的價格，可廣泛用于強電場環境中，如變壓器油溫、蓄電池表面溫度等的測量，還可用于工業溫控系統。

二、功能與特性
　　溫度變送器是利用鉑電阻（銅電阻等）的阻值隨溫度改變的特性將溫度變化轉變?yōu)殡妷旱淖兓?，再?jīng)直流隔離變換，得到與輸入（溫度傳感器）完全隔離的對應于被測點溫度的直流電壓或電流輸出。

三、原理
　　給鉑（銅）電阻施加一個恒定電流，將電阻變化轉換成電壓變化。因鉑（銅）電阻存在非線性，為了達到高精度測溫要求，我公司在原有基礎上精益求精，增加了非線性校正電路，可以將大范圍變化的溫度線性轉化成電壓，再經線性光耦隔離輸出。HCNR200/201線性光耦由高性能鋁鎵砷發光二極管（LED）和兩只緊密匹配的光電二極管構成。輸入光電管用來控制LED發光的強度并使之穩定，這樣就使LED的非線性和不穩定性幾乎被完全消除，輸出光電管則產生一個光電流與LED發光的強度成線性關系。由于該器件兩只光電管的精密匹配和精心設計，確保了光耦具有很好的線性度和穩定的增益。

四、技術參數
　　執行標準：QB/441600 17 080–2001
　　準 確 度：0.2%,0.5%
　　整機功耗：≤1.5VA
　　工作穩定性：年變化< 0.2%
　　工頻耐壓：AC2.0kV/min.1mA（輸入/輸出/電源）
　　絕緣電阻：≥20M Ω(DC500V)
　　隔離耐壓：輸入、輸出、輔助電源間相互滿足DC1.0KV/min.1mA
　　CE指令：符合EMC指令(89/336/EEC) 符合LVD(073/23/EEC)
　　負載電阻：電流輸出：+12V、+15V輔助電源時RL≤270Ω +24V輔助電源時RL≤600Ω 電壓輸出：RL≥2KΩ
　　工作環境：-10～50℃，20%～90%無凝露
　　貯存環境：-40~70℃，20%~95%無凝露
　　安裝方式：DIN（35mm）導軌

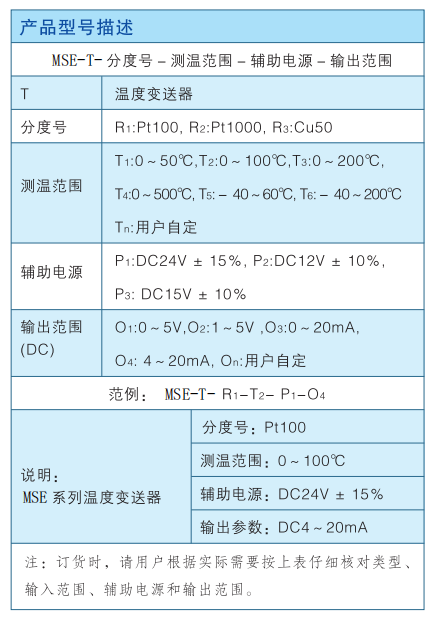

五、型號

       范    例：MSE-T-R1-T2-P1-O4
　　說    明：MSE系列單路溫度變送器
　　分度號：Pt100 測溫范圍：0~100℃ 輔助電源:DC24V 輸出參數：DC 4~20mA
六、、接線方式
